雨水花园的应用及原理

让城市“弹性适应”环境变化与自然灾害

n 在适应环境变化和应对自然灾害等方面具有良好的“弹性”，雨季时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。

² 保护原有生态（低影响开发，恢复被破坏生态）。

² 在城市改造和新建过程中，对已有的城市基础设施不产生新的负荷压力。

² 合理控制开发强度，减少对城市原有水文特征和生态环境的破坏。

² 最大限度保护自然水体

² 城市防灾减灾

排水处理方法：

l 源头截留环节


l 绿色屋顶

l 雨水收容器

l 通过式植被过滤池

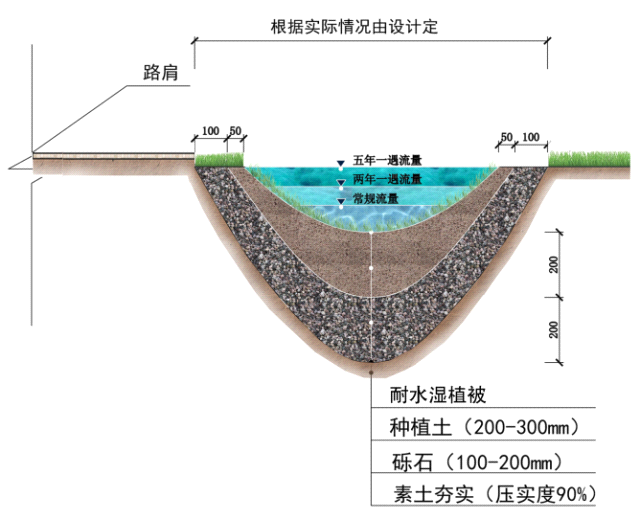

l 下凹式绿地

l 中途辅导缓解

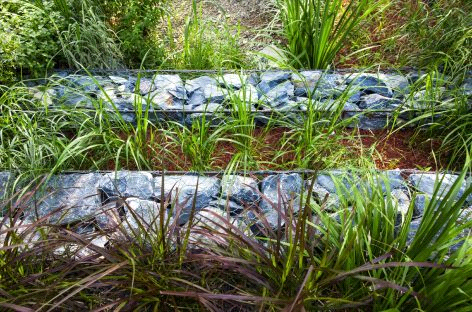

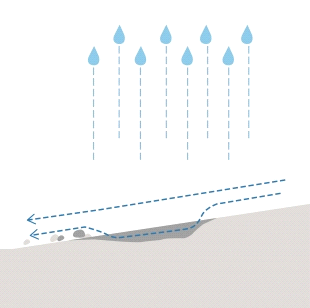

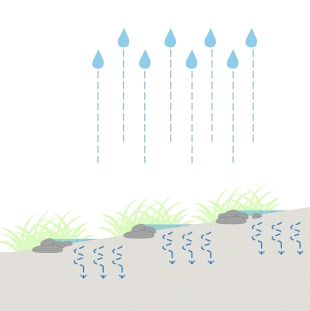

▼设置雨水滞留带，可保护坡地不受雨水冲刷并储存利用雨水资源

l 生物滞留池

l 植被过滤带

l 末端蓄集环节

l 多功能景观

l 雨水净化

▼雨季收集雨水

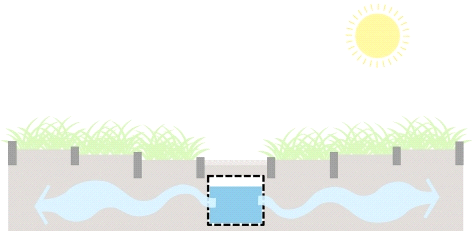

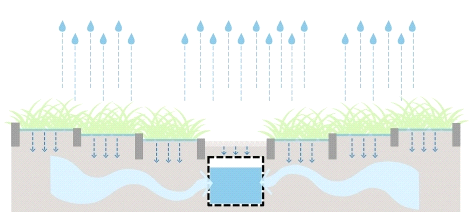

l ▼旱季回收雨水在土壤下层渗透，补充地下水

也可以做成防渗型集水坑，收集雨水可二次利用——绿地浇灌

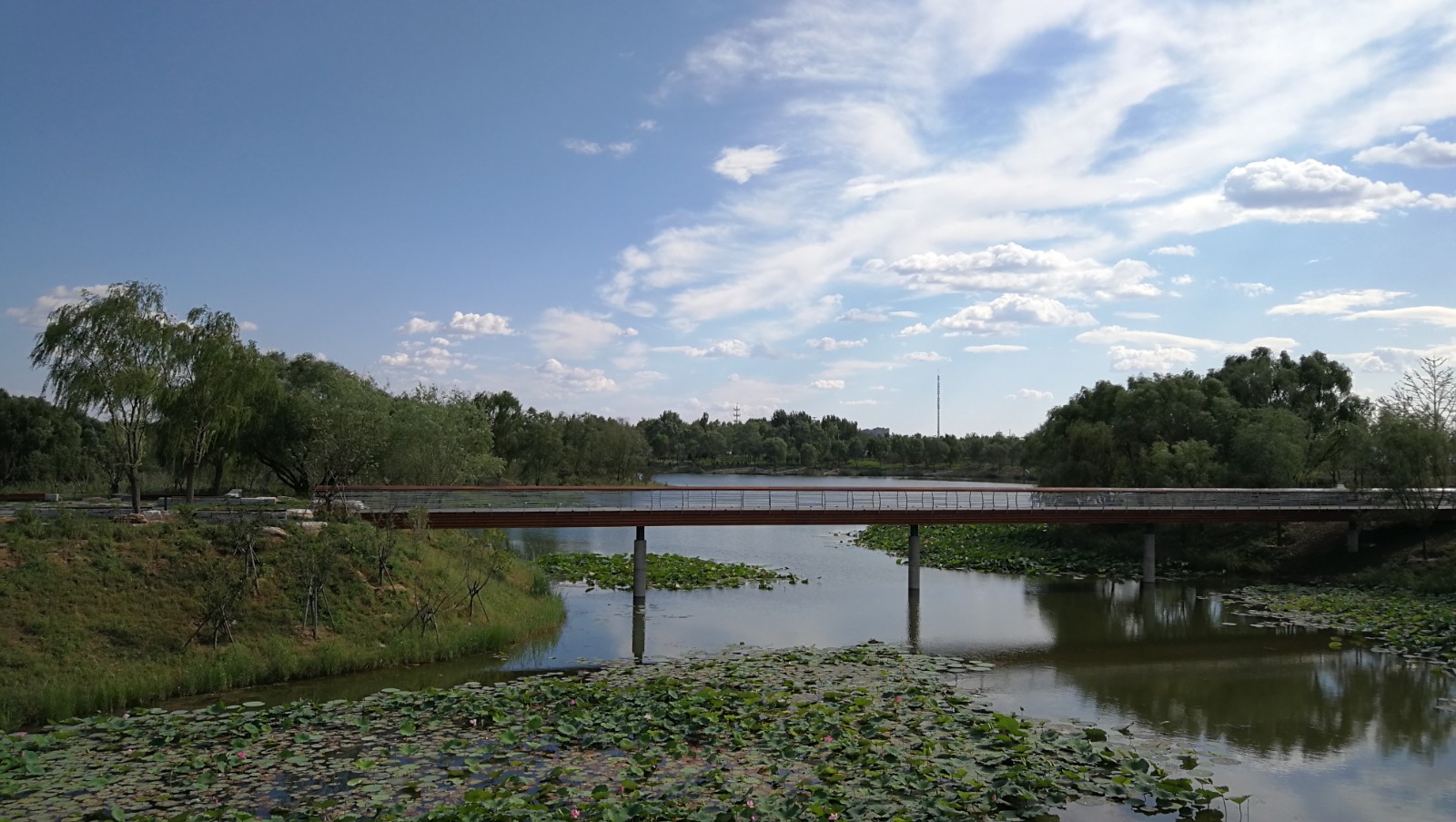

l 雨水湿地----北京温榆河湿地公园

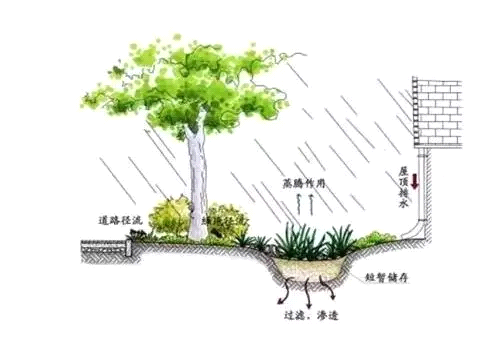

l 雨水花园

1.深湾街心公园，深圳 --谷德设计网

欧博设计公园的活力来源于城市，它以健康为主题激活邻里社交，以雨水生态循环装置激发儿童对大自然的兴趣。公园是周边城市居民的生活外延，社区慢跑者的集结地;是自然语言在高密度都市核心区的表达。

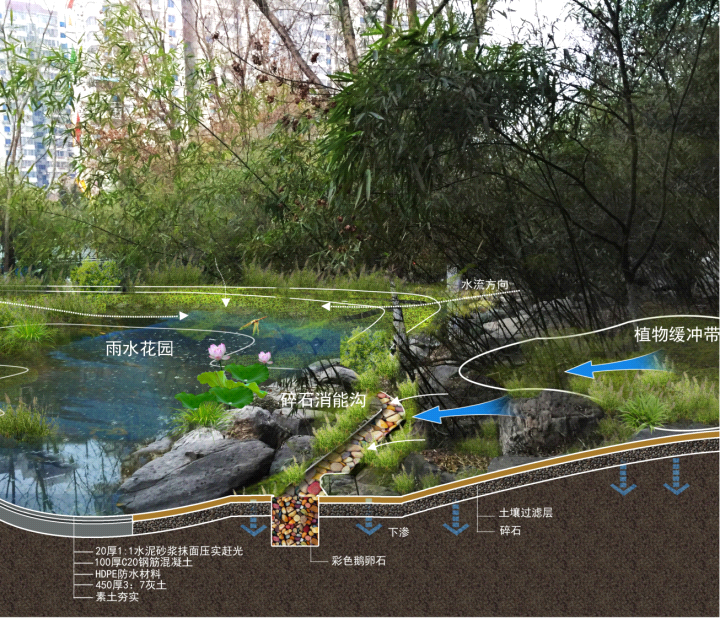

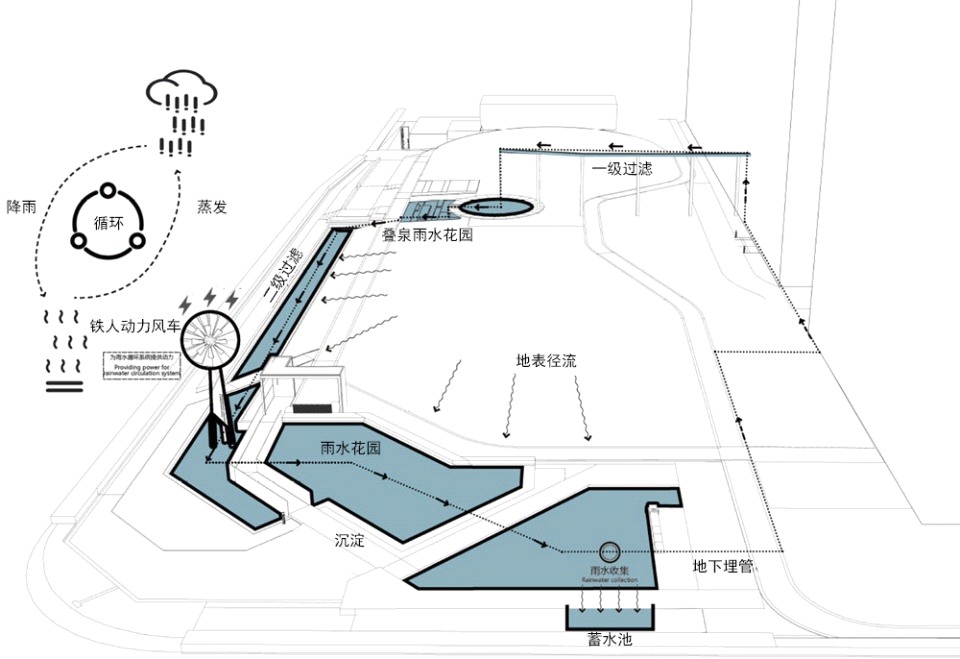

▼海绵城市雨水循环系统

2.阿普贝思雨水花园，北京768创意园 --谷德设计网

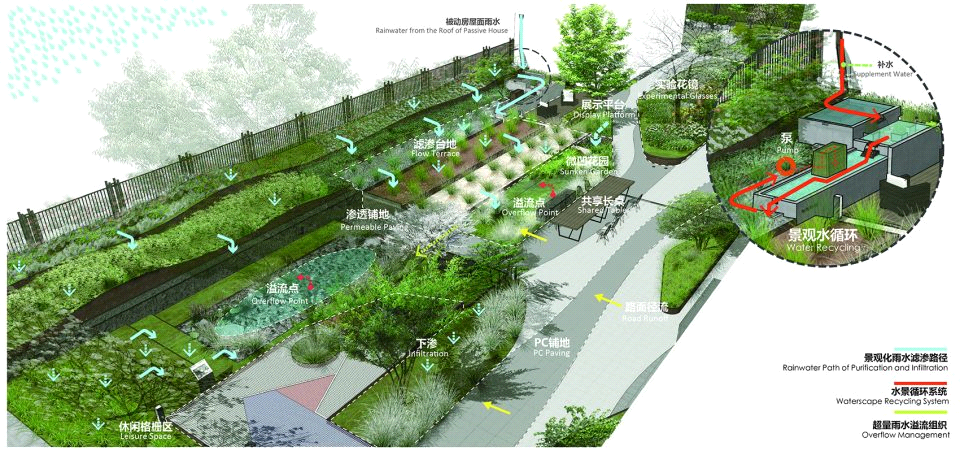

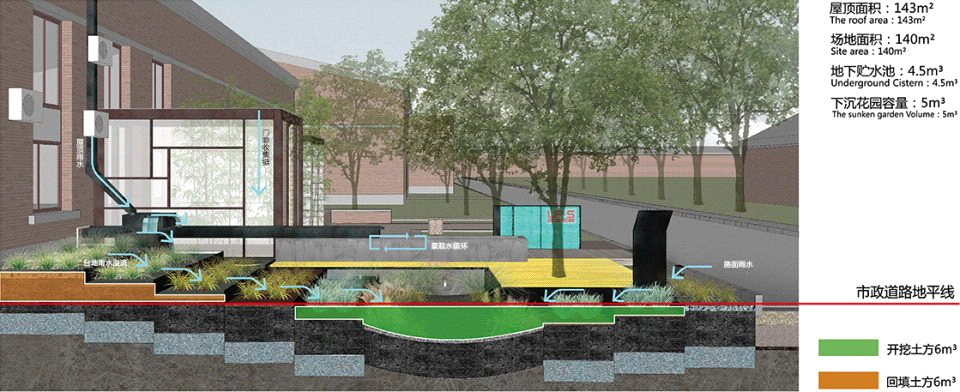

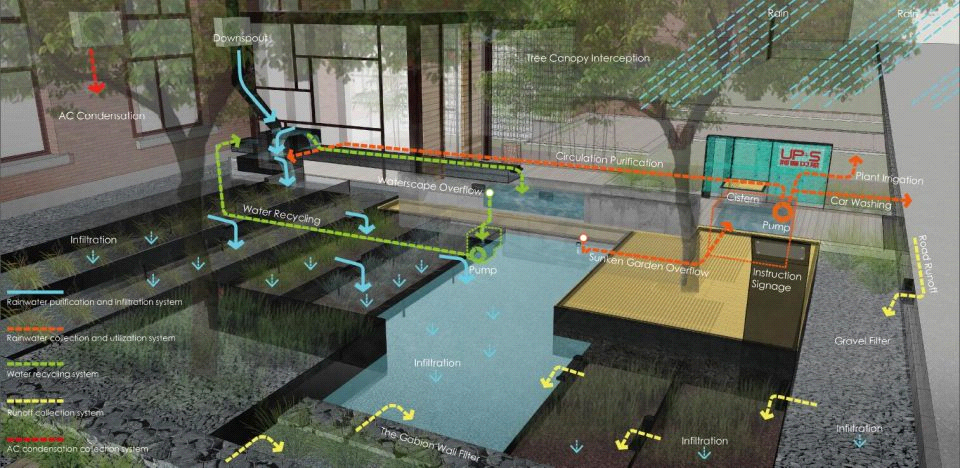

▼雨水分析图如下

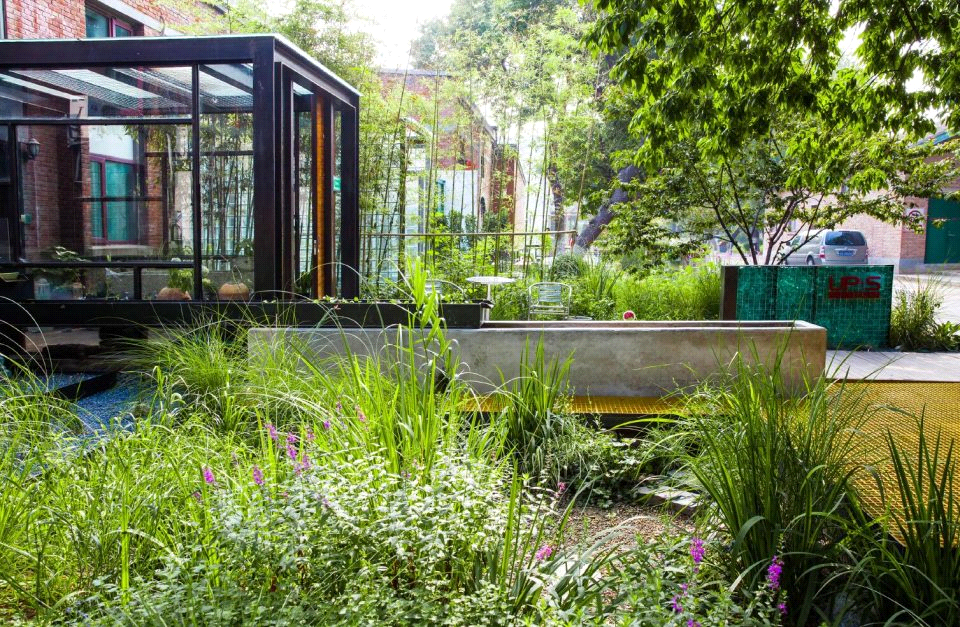

▼夏季的雨水花园，rain garden in

雨水花园对建筑屋顶及周边场地的雨水进行有效地渗透、滞留、净化、蓄积、利用、排放，对雨水进行管理，成为真正的雨水银行。阿普雨水花园新景观的微创新，雨水路径、台地、低维护植物、节能型材料和明快的色彩是其5个显著的特征。在设计中，注重雨洪设施的景观化处理，低影响材料清水混凝土水槽呈现自然亲切质感，透水的明黄色玻璃钢格栅是利用废旧材料的再次加工而成，像征四季都在盛放的迎春花，黑色钢板硬朗的线条感，凸显台地层次，与水的柔美相配合刚柔并济。低影响、低成本、低维护的三低景观在花园中无处不体现，形成技艺兼备的雨水系统：形态遇到生态，可观可玩可用的生态空间。

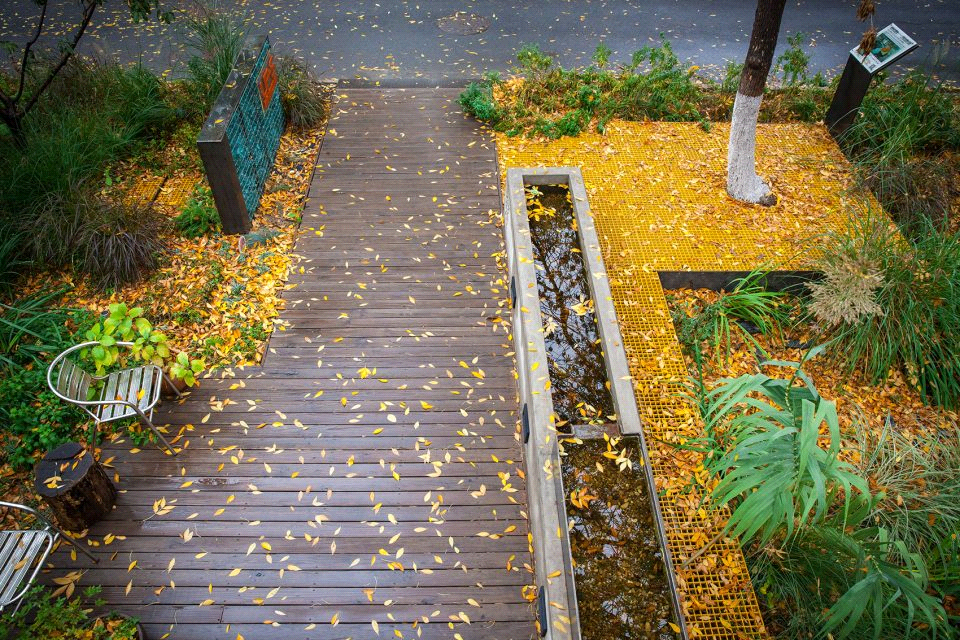

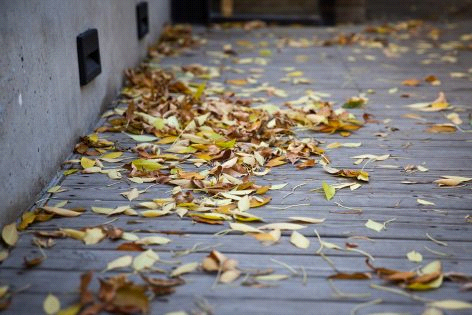

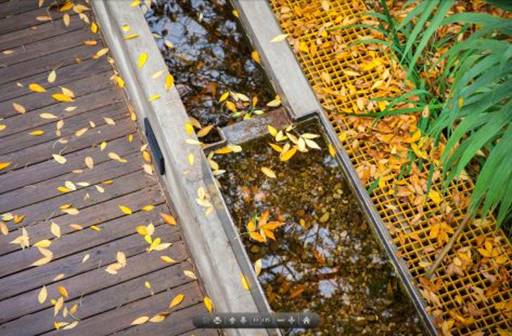

▼秋天的雨水花园，the rain garden in Autumn

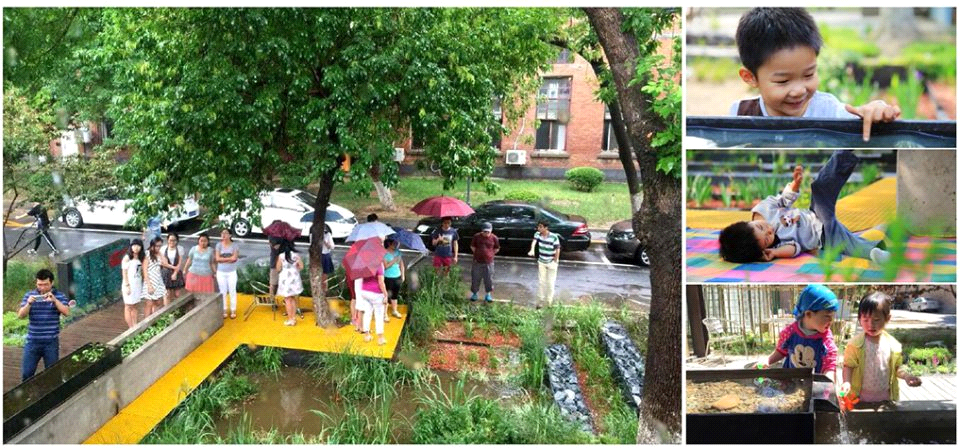

在设计中，空间的使用功能也是重点考虑的内容，格栅平台方便近距离的接触和观察雨水花园和循环水景，让雨水设施可亲近和互动。这点在建成之后体现的十分明显，平台时常出现雨水花园的求知者，这里成为了雨水花园教育和宣传的基地。水景设计尺度适宜，对净化后雨水的利用成为其亮点，潺潺的水声让人感觉放松和宁静，午后这里成为员工休闲交流的重要场所，同时也吸引儿童乐此不疲的戏水玩而耍。

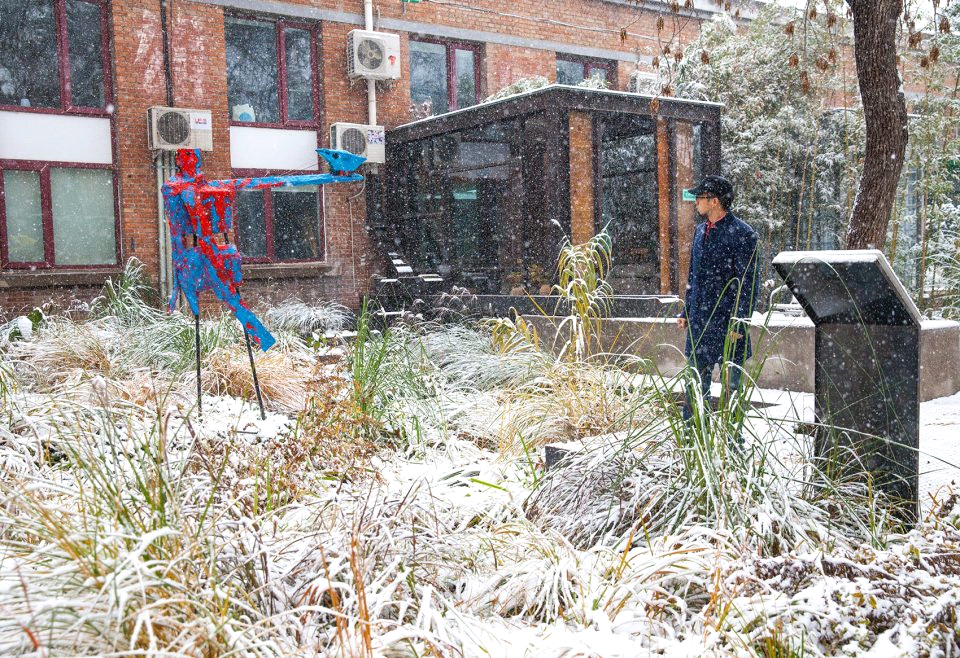

▼冬季的雨水花园，the garden in winter

3.万科·雨水街坊，雄安 / 阿普贝思

可复制的海绵城市器官体

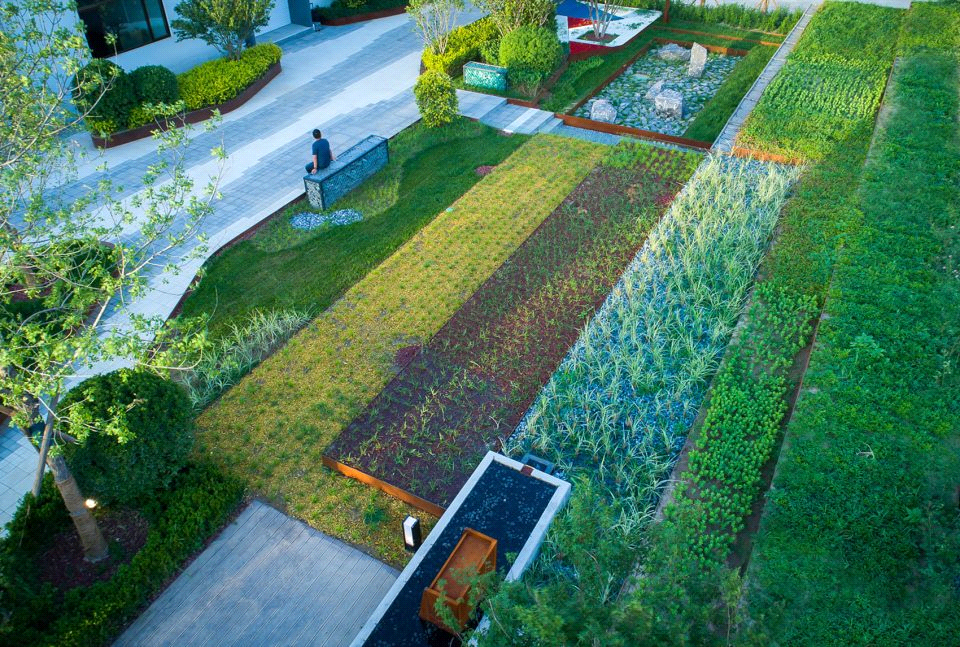

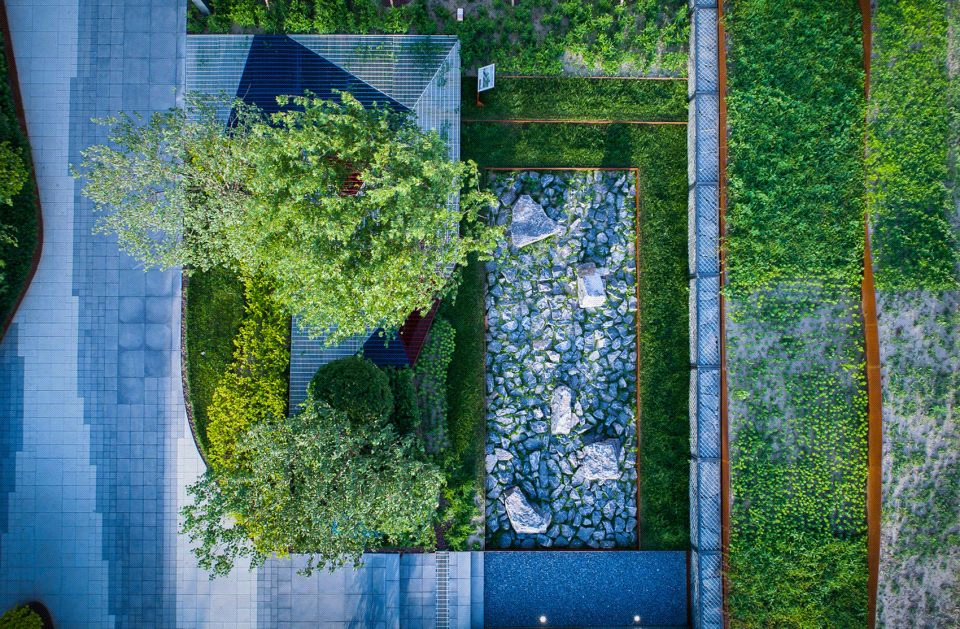

▼雨水花园概览

▼自然生态的新型景观——“雨水街坊

设计理念

以可持续景观理念探索生态景观的落地性。用雨水街坊方式综合解决海绵城市要求的景观营造；结合景观EPC的工作方式，设计与施工紧密结合，达到效果一致、省时间、省成本的目的。景观结合文化与技术表达，引导人们参与互动，让景观促进生活美好。

着眼于雄安新区智慧生态之城发展定位，“雨水街坊”是适合于一万到十万平米级别的社区、园区和街区等具有生态和文化需求的景观类型。作为阿普贝思“雨水花园”的升级版，“雨水街坊”是雨洪设施的景观化处理，更是城市生态机体至臻完美的升级再造。而“海绵城市”对应到更大的城市尺度，是在数十万、百万平米及以上级别的城市区域，自然流域等层面的综合景观类型，需要集中处理多专业联动的复合型问题。

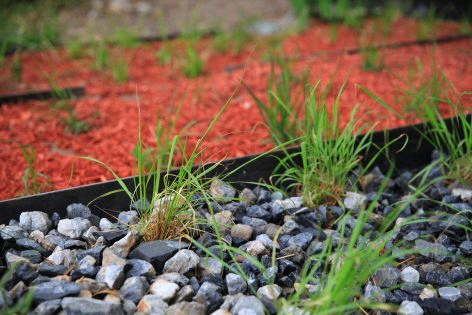

▼滤渗台地
