设 计 说 明
[][][][][]景观规划设计:西起,东至,堤内、外的绿地,垂直投影占地面积共约77.3公顷……
1、设计依据:
1.1 《城市绿地设计规范》《公园设计规范》《城市道路绿化规划与设计规范》等国家现行设计规范
1.2《城市居住区规划设计规范》《居住区绿地设计规范》等国家及地方现行设计规范
1.3 现行《园林绿化工程施工与验收规范》
1.4 设计合同及甲方提供的相关电子文件
1.5 甲方确认的方案设计图和扩初设计文件
1.6 设计人员现场考察,测量及其记录文件
1.7 与本项目相应的建筑及其它相关专业设计文件
2、放线:

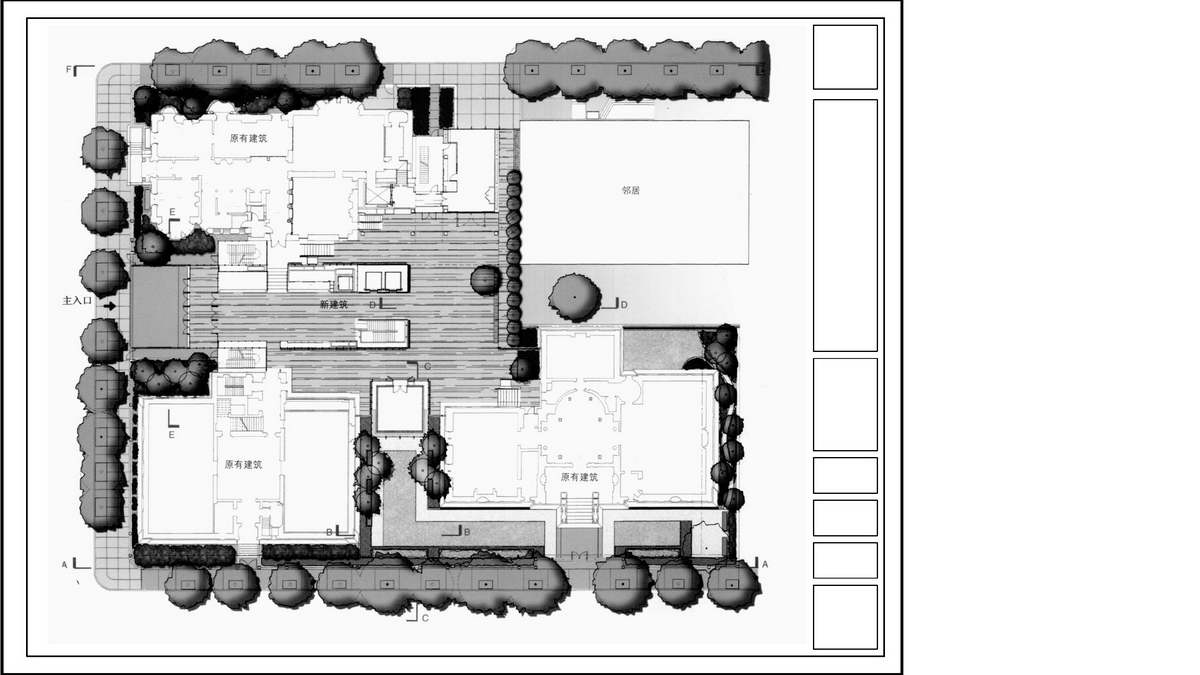

2.1 采用坐标及尺寸标注两种形式,以甲方提供的图纸中的城市坐标系为准,总图放线图纸主网格间距20米,辅助网格间距5米,横轴为Y轴,纵轴为X轴。
2.2 场地及木栈道放线图纸同样采用城市坐标,主方格网间距10米,辅助网格2米。

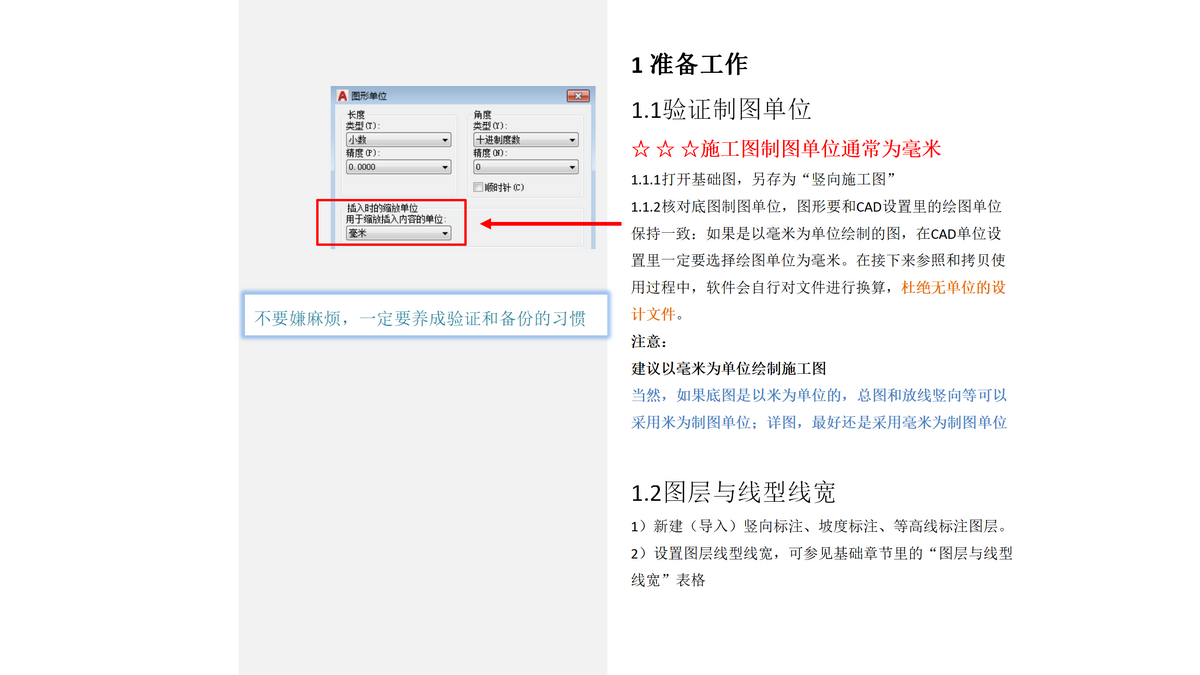

2.3 坐标标注以米(毫米)为单位,尺寸标注以毫米为单位。
2.4 图中尺寸应以标注为准,不得以尺度量,如现场与图纸标注有出入,需与设计协商调整。

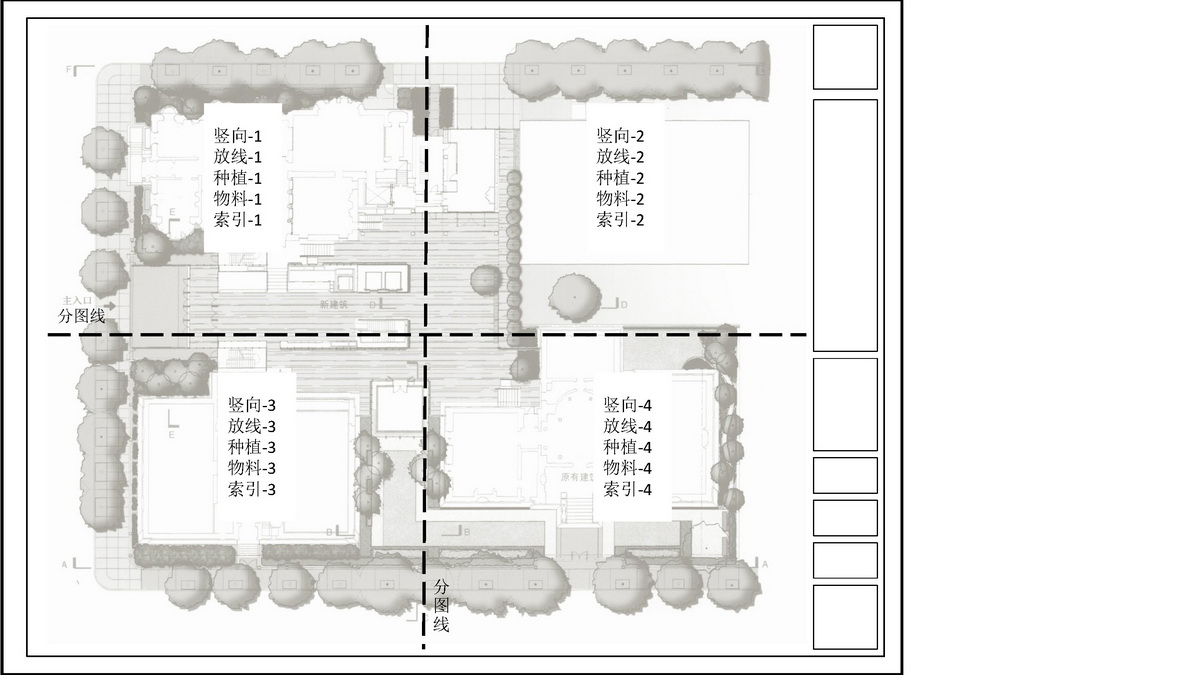

2.5 若总图放线与局部放线矛盾,以局部放线为准;局部放线尺寸与详图矛盾,以详图为准。
2.6 按园林施工放线图或根据建设单位提供的现场高程控制点及坐标控制点,建立工程测量控制网。
2.7 各个单位工程应根据建立的工程测量控制网进行测量放线。
2.8 施工测量时,施工单位应进行自检、互检双复核,监理单位应进行复测。
2.9 对原高程控制点及控制坐标应设保护措施。
3、竖向:

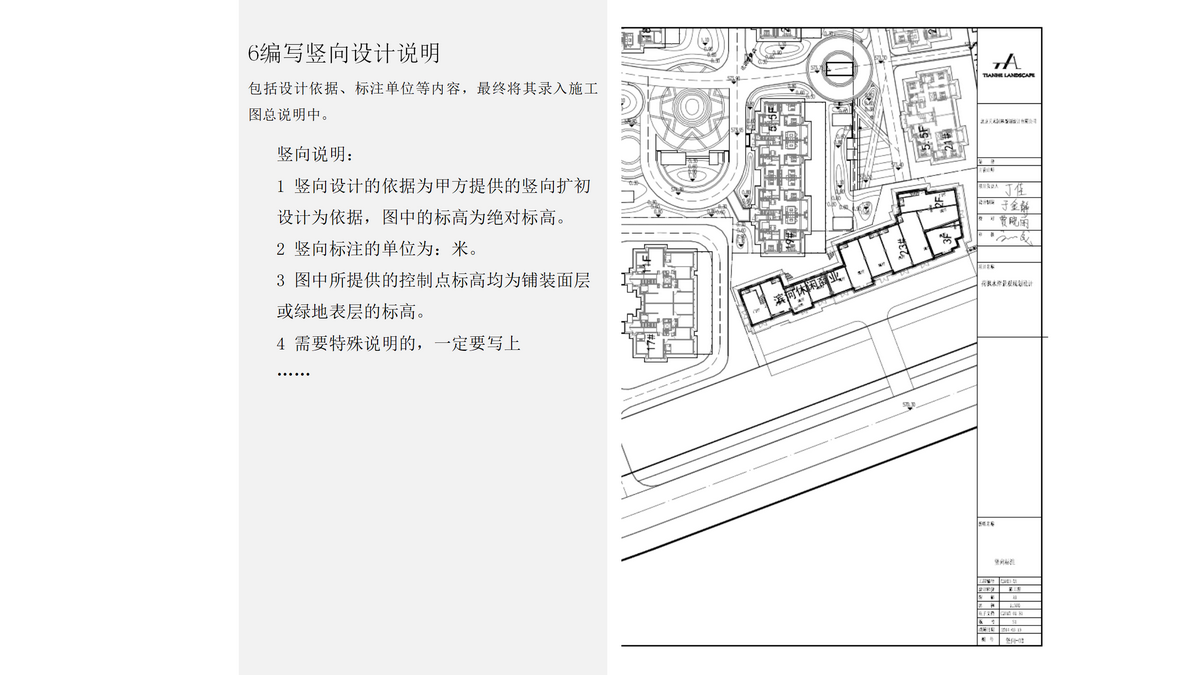

3.1 竖向设计的依据甲方提供的测绘图,总图、局部场地的高程及地形等高线平面标注均采用绝对标高,以米为单位。

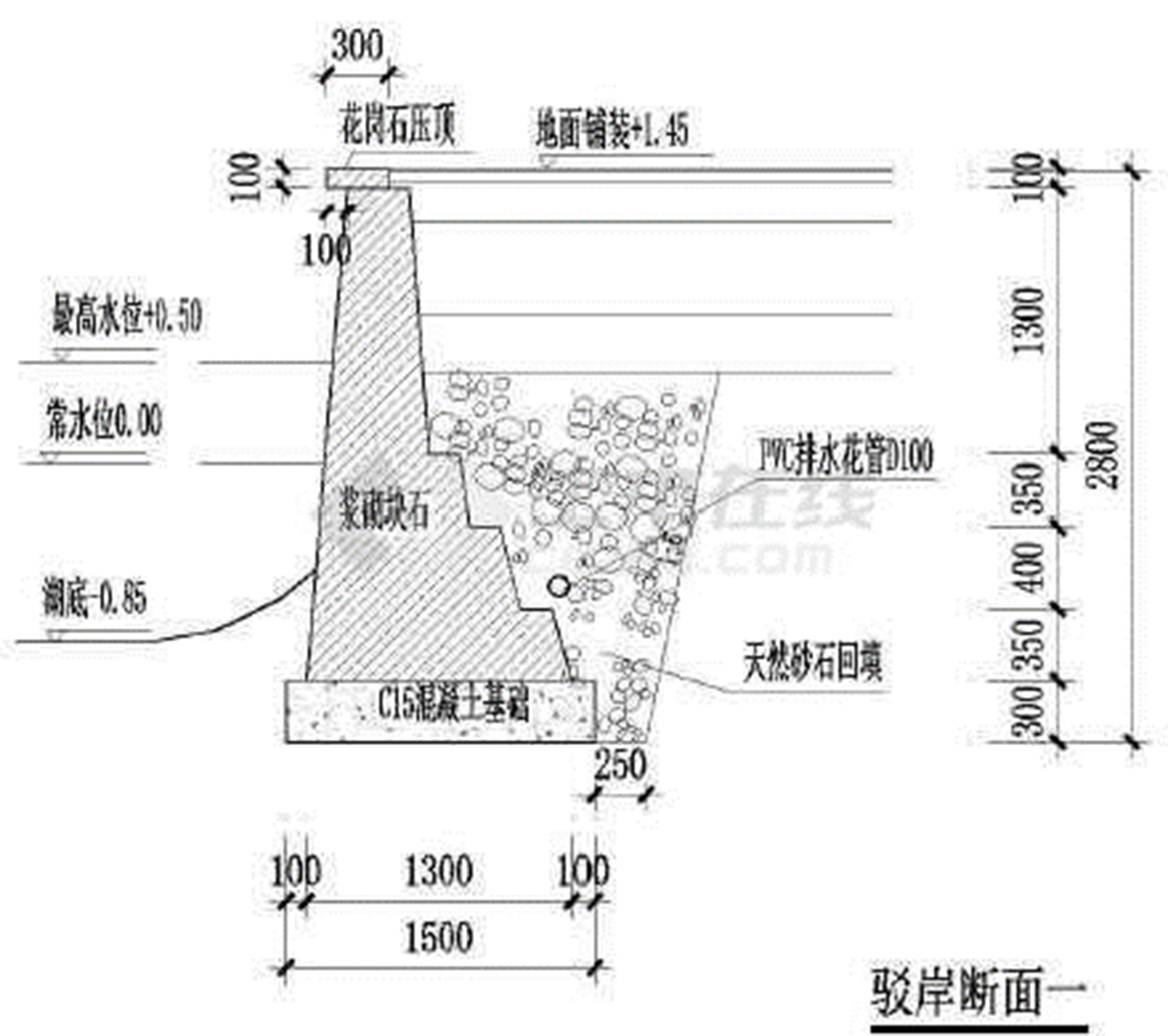

3.2 图中57.00为常水位线,驳岸土方地形及平整绿化用地需施工到56.00等高线的范围。
3.3 图中所提供的控制点标高均为铺装面层或绿地表层的标高;在局部场地标注中,挡墙顶部标高一律以“顶XX.XX”标注。
3.4 设计中未经特殊注明的道牙均为平道牙,要求种植施工完成后,种植土比道牙低2-3公分。
3.5 图中等高线与拟建区域或不明区域相接部分现场调整标高。
4、设计要点
4.1 道路广场路面
4.1.1 设计原则:避免大面积使用釉面和光面铺装面材;优先选择符合产品标准要求的、环保性、透水性铺装材料。
4.1.2 面材:分为整体面材、块料面材和嵌草面材。
整体面材主要包括:混凝土(不透水)、透水混凝土、艺术压印地坪、彩色透水混凝土、沥青(不透水)、透水沥青、浇筑透水石、水洗石、砂石浮铺、合成材料、人造草坪和土质面层运动场地等。
块料面材主要包括:混凝土砖、透水混凝土砌块、石材(花岗岩、页岩、青石板)、木质地面(防腐木、塑木、竹木)、青砖(板瓦)和卵石(碎石)等。
嵌草面材主要包括:嵌草砖、高承载植草停车场及石板间嵌草等。
碎拼花岗岩面层(包括其它不规则路面面层)要求:材料边缘呈自然碎裂形状,形态基本相似,不易出现尖锐角及规则形;色泽及大小搭配协调,接缝大小、深浅一致;表面洁净。

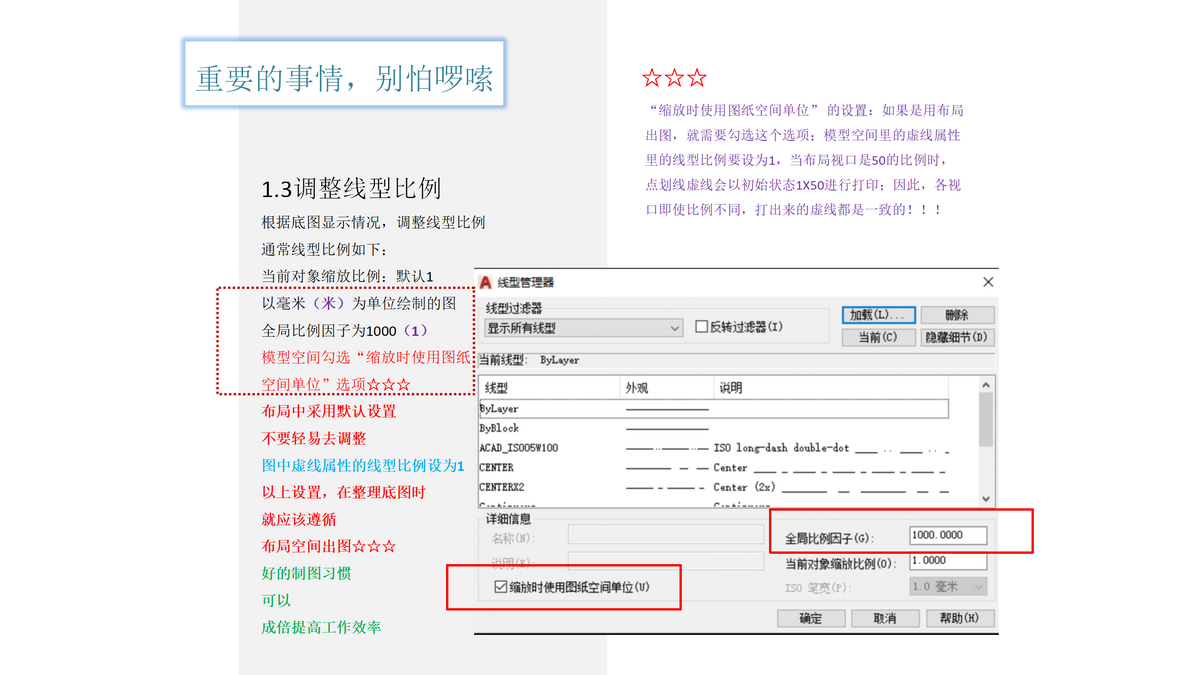

当线型出现错乱时

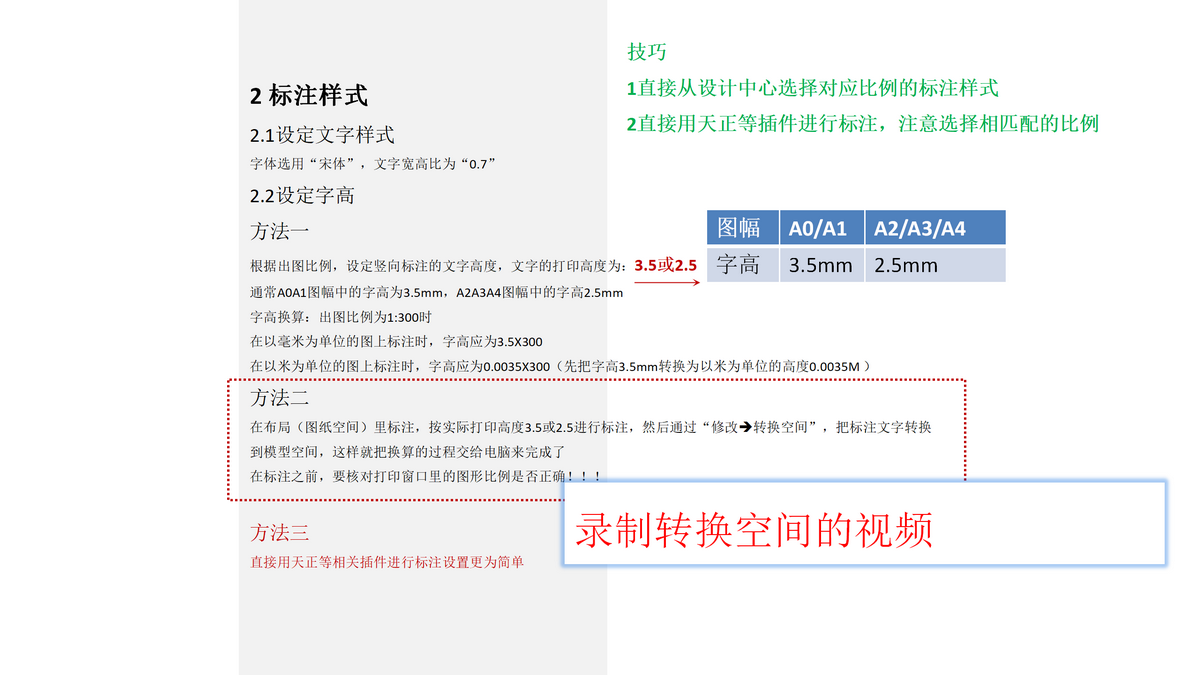

建议大家就不要选“缩放时使用图纸空间单位”(把前面的√取消)
全局比例因子跟随模型空间的数值即可
如果也可以根据出图比例,自行调整

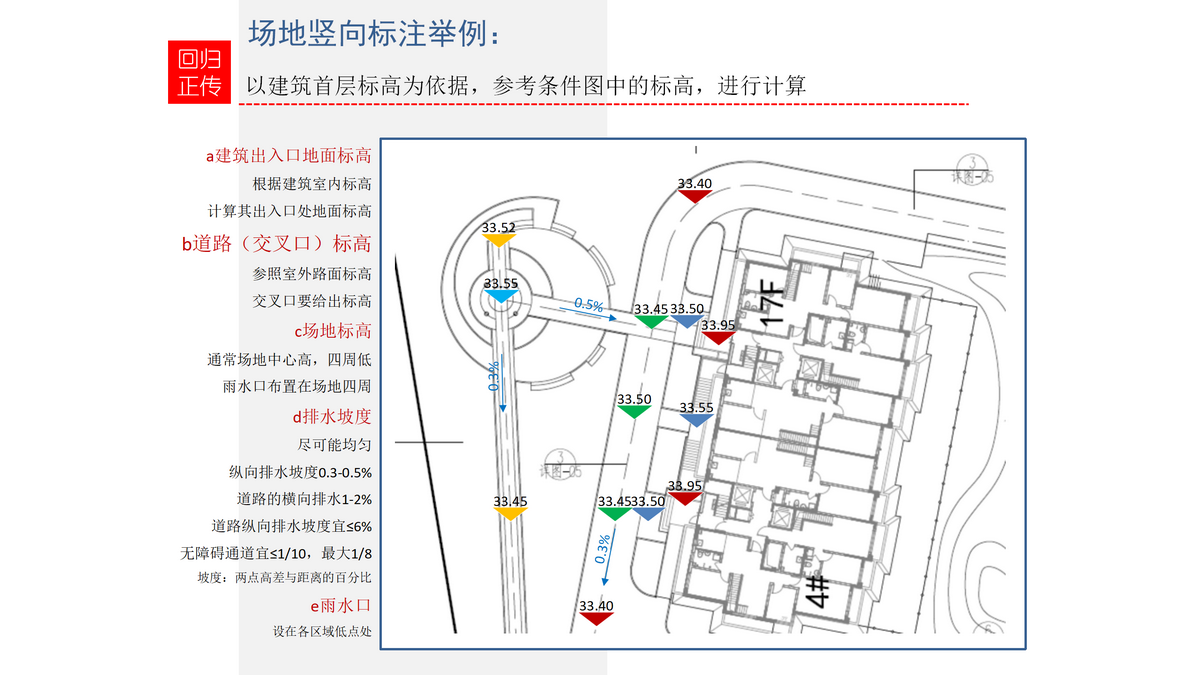

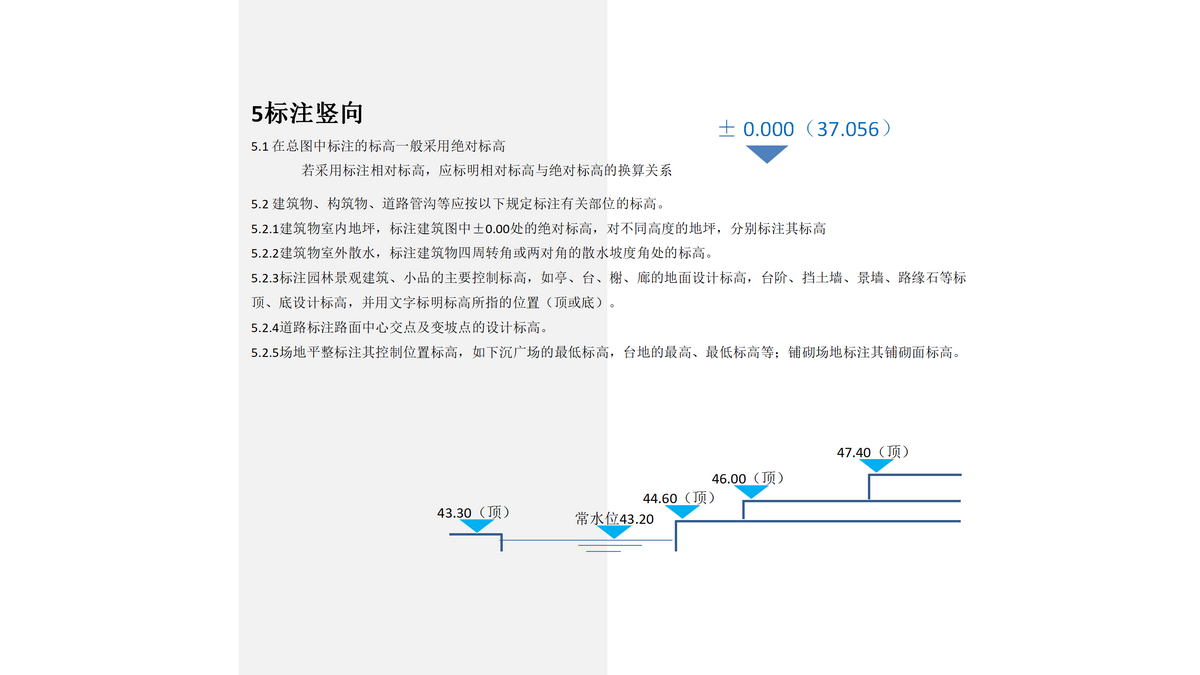

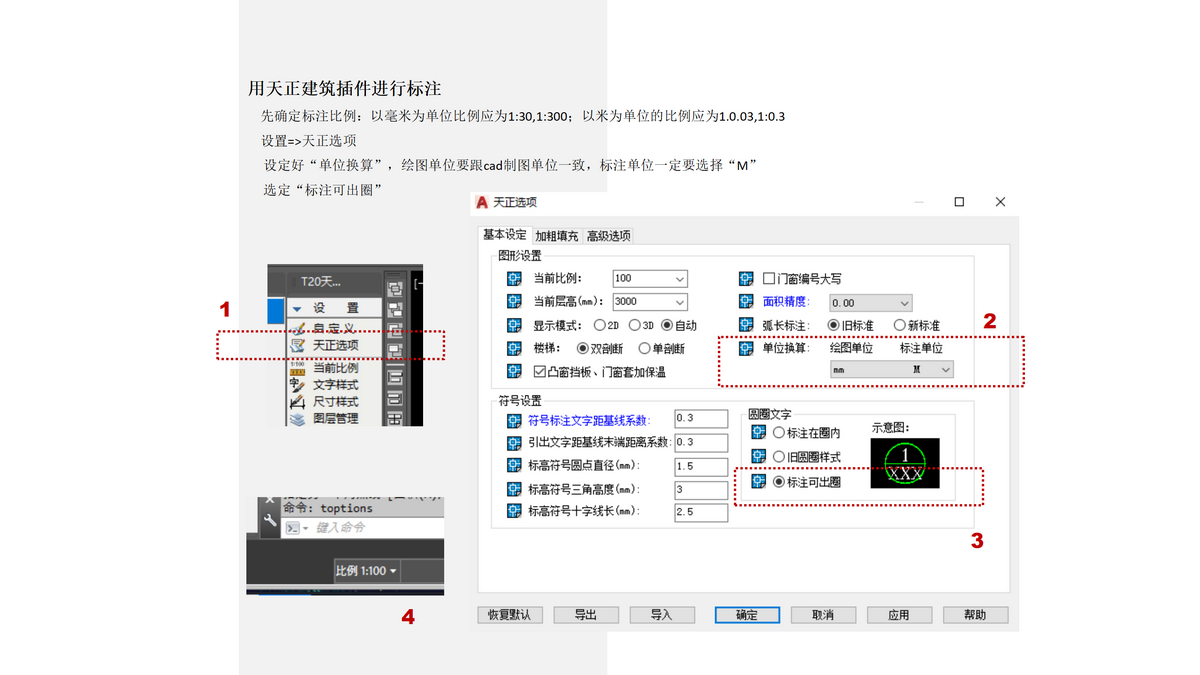

竖向标注(相关规范)
1 在总图中标注的标高一般采用绝对标高
若采用标注相对标高,应标明相对标高与绝对标高的换算关系
2 建筑物、构筑物、道路管沟等应按以下规定标注有关部位的标高。
2.1建筑物室内地坪,标注建筑图中±0.00处的绝对标高,对不同高度的地坪,分别标注其标高
2.2建筑物室外散水,标注建筑物四周转角或两对角的散水坡度角处的标高。

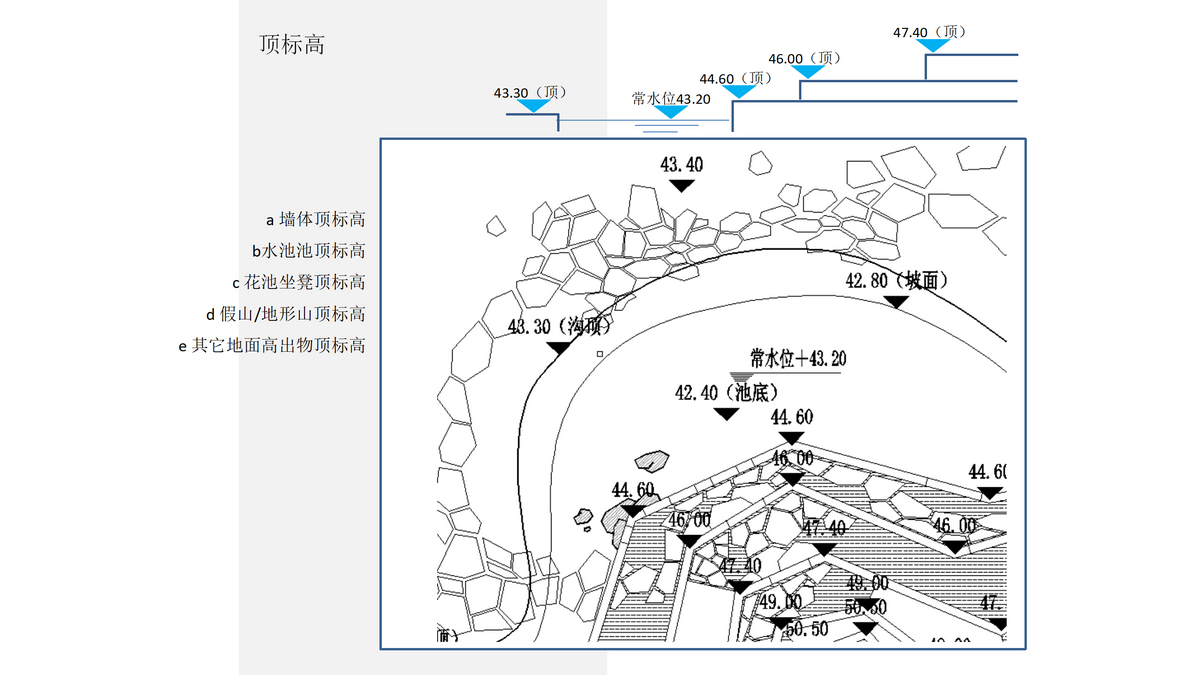

2.3 标注园林景观建筑、小品的主要控制标高,如亭、台、榭、廊的地面设计标高,台阶、挡土墙、景墙、路缘石等标顶、底设计标高,并用文字标明标高所指的位置(顶或底)。
2.4 道路标注路面中心交点及变坡点的设计标高。

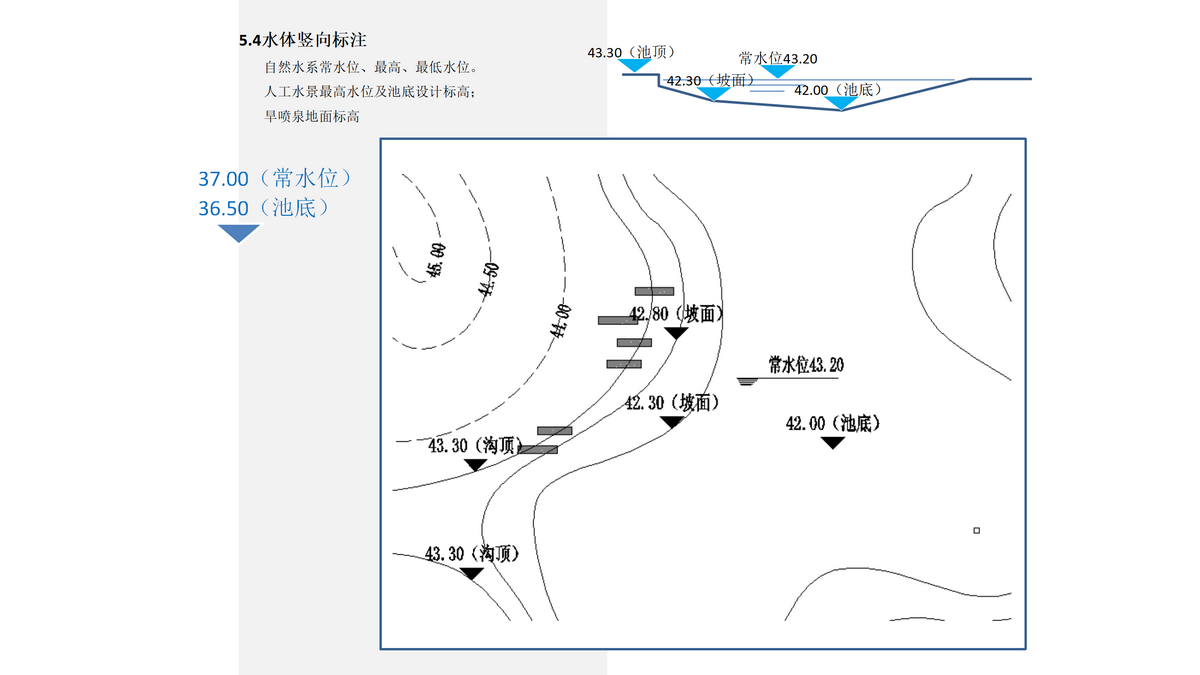

2.5 场地平整标注其控制位置标高,如下沉广场的最低标高,台地的最高、最低标高等;铺砌场地标注其铺砌面标高。
场地竖向设计相关规范:
1 主路、次路纵坡8%以内,统一纵坡坡长不宜大于200m;
山地区域的主次路纵坡12%以内,超过12%应做防滑处理;
积雪或冰冻地区道路纵坡6%以内
2 支路和小路纵坡18%以内;纵坡超过15%时,路面应做防滑处理;
纵坡超过18%,以设计为梯道
3 与广场相连接纵坡较大的道路,连接处应设置纵坡不大于2%的缓坡段
4 园路横坡1-2%,最大不应超过4%,纵横坡坡度不应同时为零。
4.1降雨量较大区域采用1.5-2%
4.2积雪或冰冻地区园路、透水路面横坡1-1.5%
5 梯道(台阶)设计
5.1台阶步数不少于2级
5.2梯道净宽不小于1.5m
5.3梯道每升高1.2-1.5m,宜设置休息平台,平台进深应大于1.2m,
条件较陡的山地,台阶不宜超过18级
6 无障碍通道
6.1宽度不小于1.2m
6.2坡度宜≤1/10,最大不超过1/8
6.3设双扶手,做法符合现行国家标准图集《无障碍设计》
关于CAD的一些常用设置
可以到“设计师广场”-“技术分享”中
查看“园林景观CAD制图设置”
