1“创建”种植施工图
打开基础图,另存到“总图”文件夹,命名为“种植施工图”,然后整理底图并做好图层管理。
2植物块的定义
新建“0-施0-1定义块”图层,制作植物图块或从“设计中心”插入已制作好的图块和图层。
使用设计中心内的图标前,一定要核对制图单位与cad里设置的单位是否一致

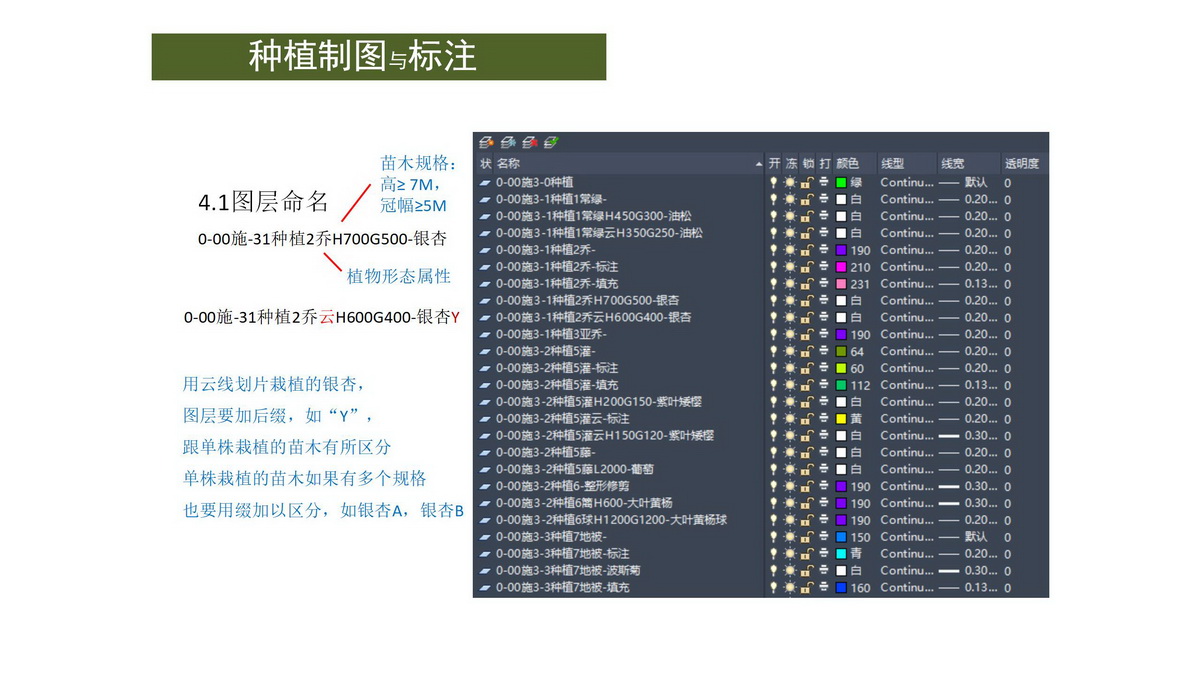

3植物图块的命名方式
MMZW-LK-5000 MM表示制图单位是毫米(不统一单位时的产物) ZW表示此图块的属性为植物图块 5000表示图块直径为5米
4图层设置与管理
新建种植设计相关图层,插入植物图块,进行种植施工图绘制。
完成种植设计,在图层管理新建一个“种植设计”的图层状态(总)。

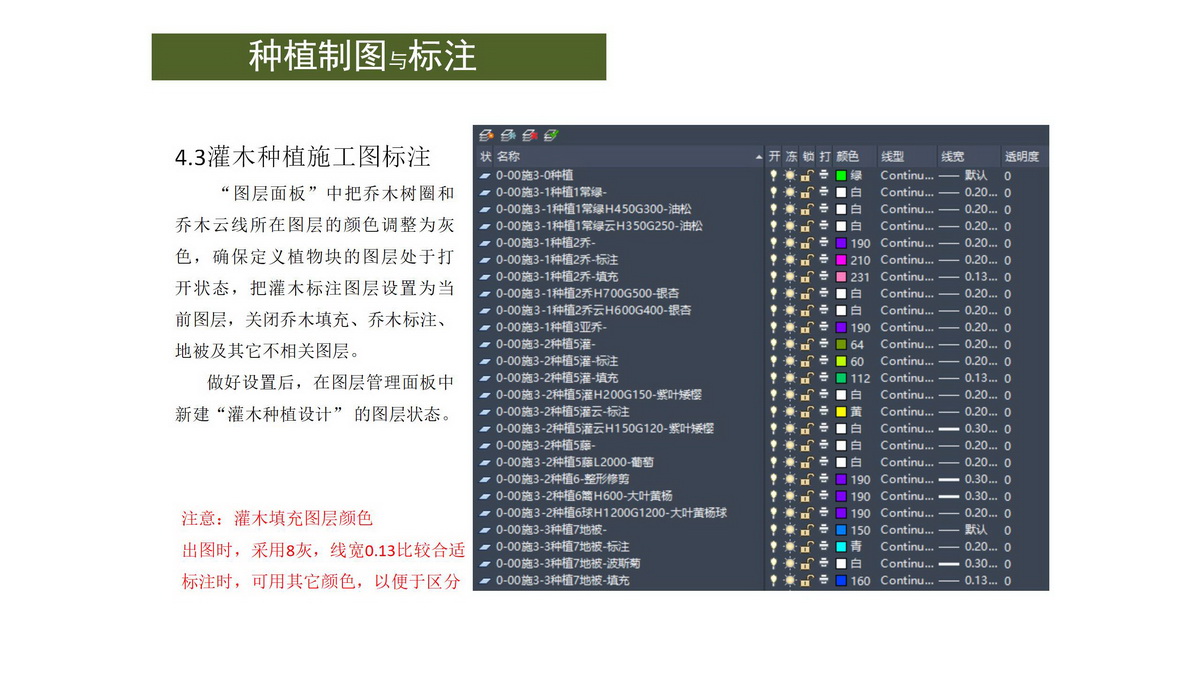

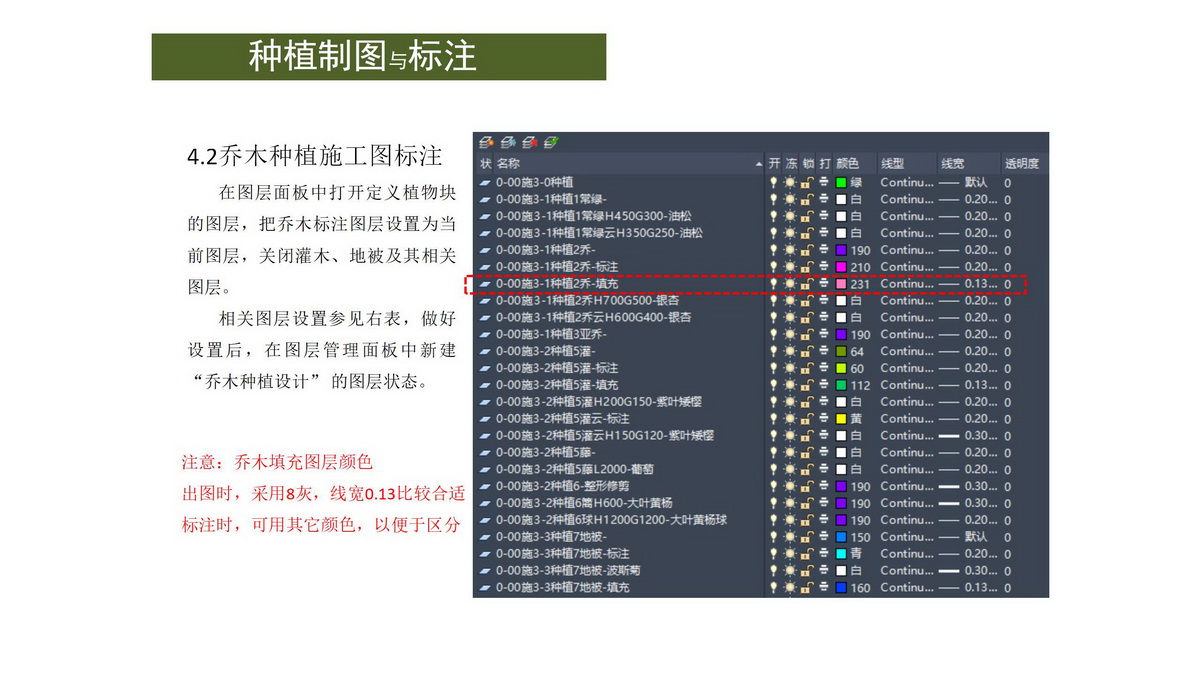

在做种植设计施工图标注前,做好相应的图层管理。通常种植设计施工图可分为乔木种植、灌木种植 和地被种植设计三部分内容,分别对其进行标注;当种植设计比较简单时,乔木可以与灌木树圈所在的图 层合并为乔灌种植标注,地被可以与灌木云线所在图层合并为小灌木地被种植标注,根据图纸内容的 繁简自行设定
种植标注前
要根据种植的繁简程度和出图比例,做出分层标注的预判

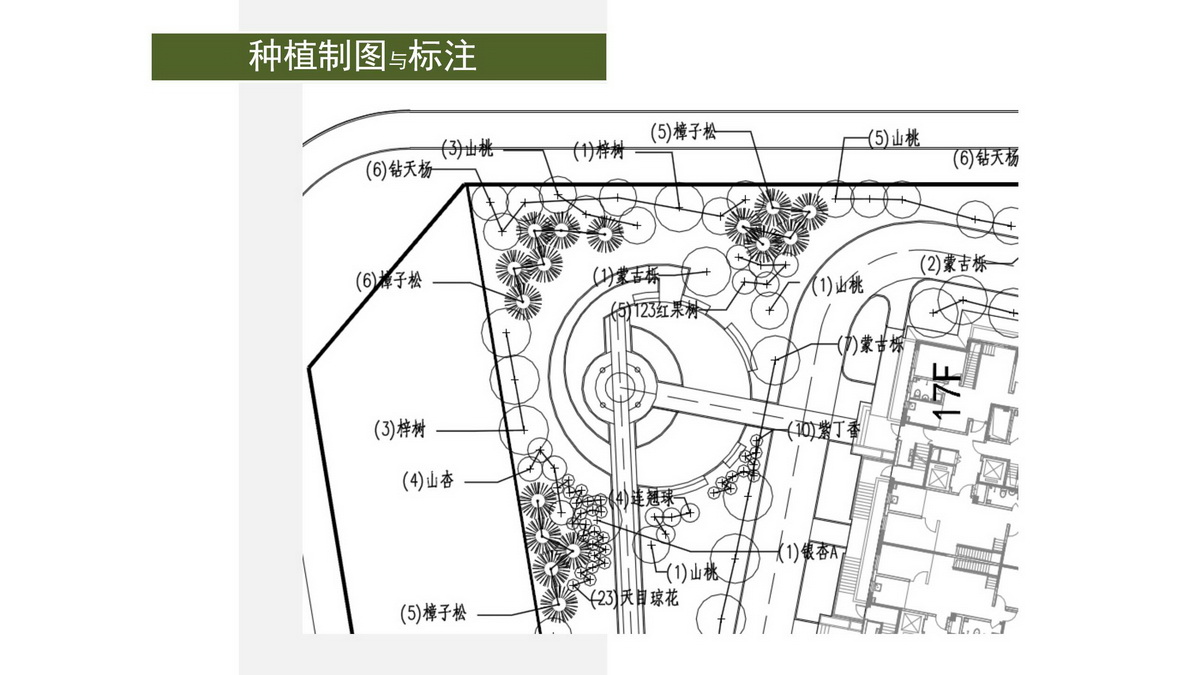

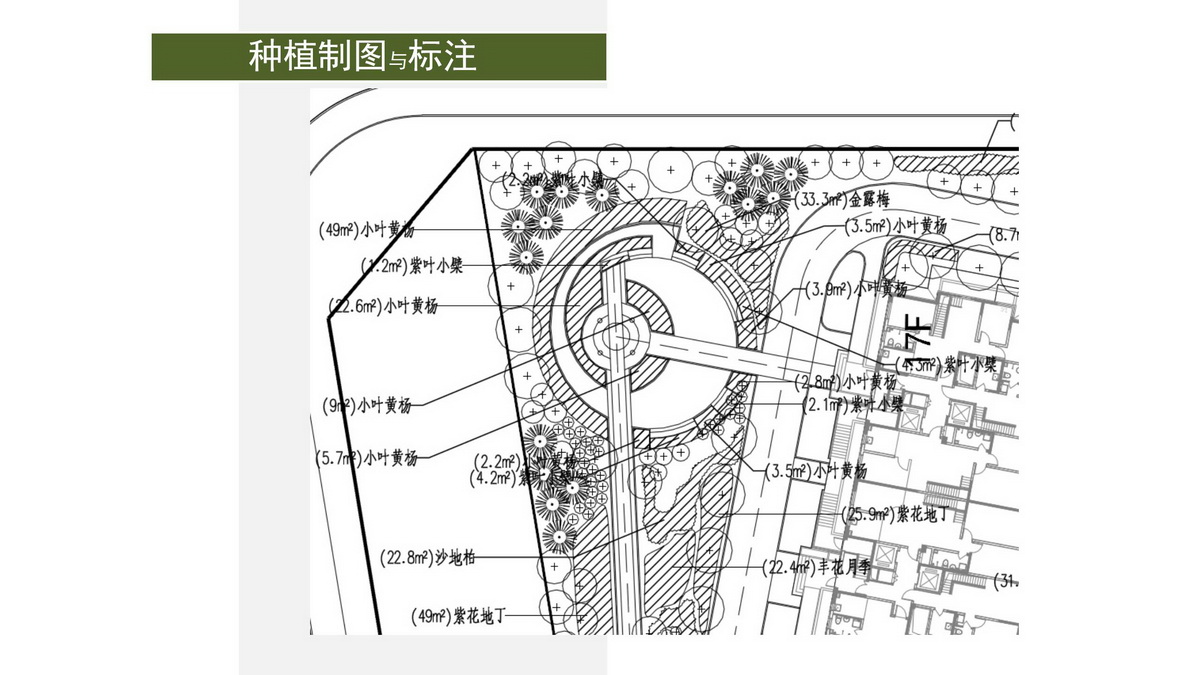

通常分为三层进行标注比较清晰 乔木标注、灌木标注、地被标注
当然,在种植比较简单的图里 可以把乔木和灌木的标注合在一起
做好各项设置后

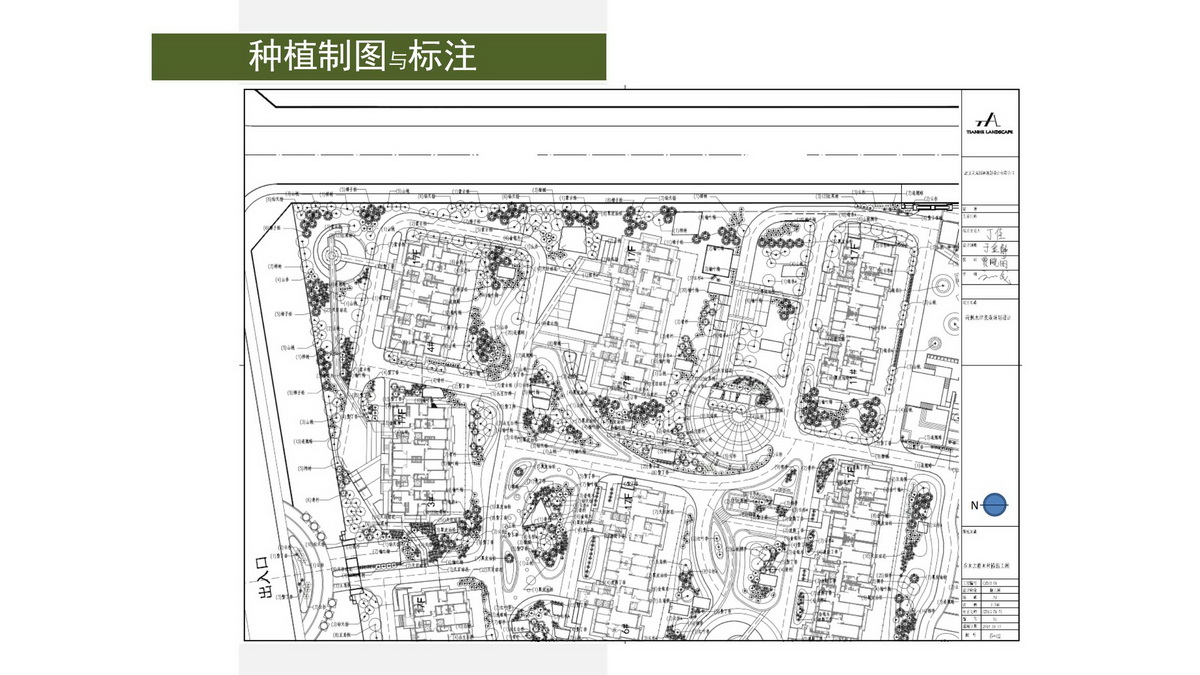

接下来就可以进行种植的标注工作
……
完成标注之后
接下来,就是准备出图
可以用“图纸集管理器”进行批量打印
建议把乔木、灌木和地被分别另存
(备注此图仅用于打印使用)
如果需要调整种植图纸
一定要在种植的总图里修改,并存盘
然后,再分别存储乔木、灌木和地被的打印文件
(文件名一定要和之前的一致,否则,还得重新设置“图纸集管理器”)
种植设计说明
1 栽植基础
1.1 栽植土壤有效土层厚度
1.1.1 普通栽植
乔木,胸径≥20cm,土层厚度≥180cm;胸径<20cm,土层厚度≥150cm(深根),土层厚度≥100cm(浅根)
灌木,大、中灌木、大藤本,土层厚度≥90cm;小灌木、宿根花卉、小藤本,土层厚度≥40cm
棕榈类,土层厚度≥90cm
竹类,大径,土层厚度≥80cm;中、小径,土层厚度≥50cm
草本地被,草坪、花卉等,土层厚度≥30cm
1.1.2 屋顶绿化
乔木,土层厚度≥80cm
灌木,土层厚度≥45cm
草坪、花卉、草本地被,土层厚度≥15cm
1.2 栽植基础严禁使用含有害成分的土壤,除有设施空间绿化等特殊隔离地带,绿化栽植土壤有效图层下不得有不透水层。

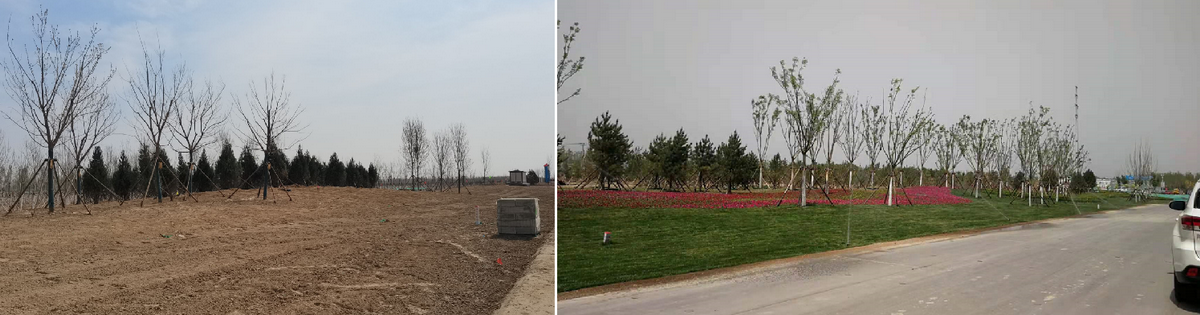

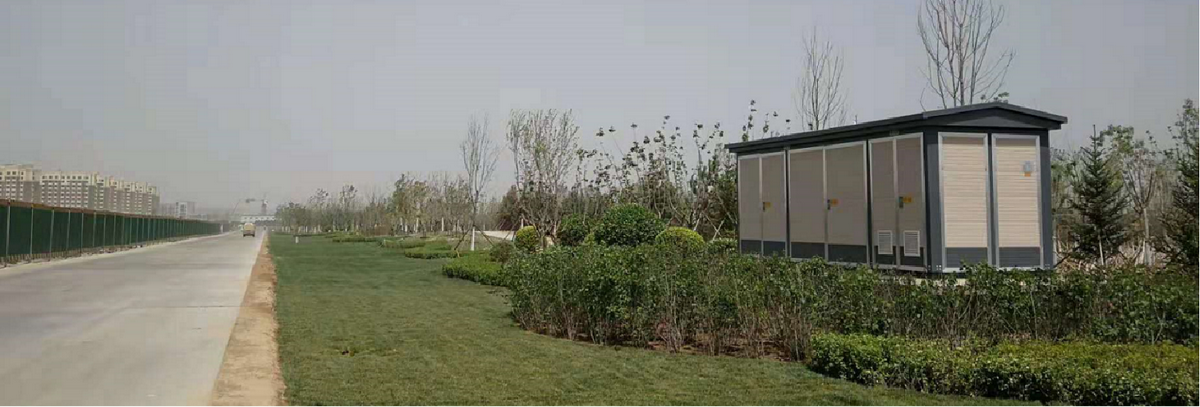

1.3 绿化栽植前场地清理
1.3.1 有各种管线的区域、建筑物周边的整理绿化用地,应在其完工并验收合格后进行。
1.3.2 清除场地内的渣土、工程废料、宿根性杂草、树根及其有害污染物
1.3.3 场地标高及其清理程度应符合设计和栽植要求。
1.3.4 填垫范围内不应有坑洼、积水。
1.3.5 对软泥和不透水层应进行处理。
3 植物材料
3.1 植物材料种类、品种名称及规格应符合设计要求。

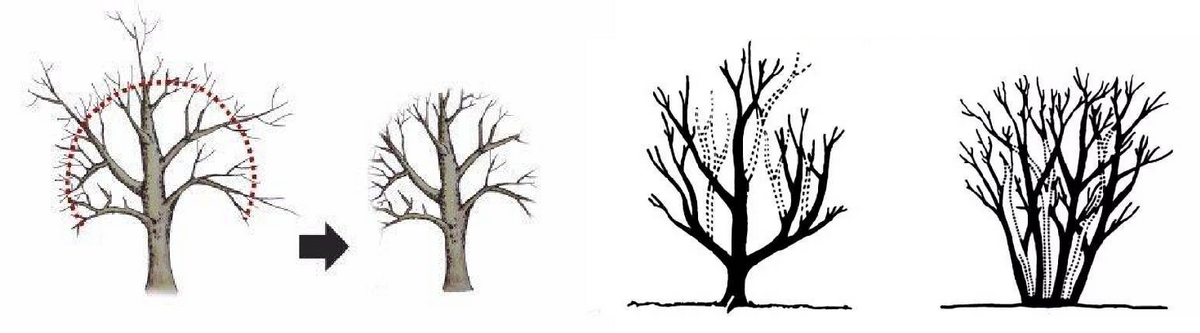

高度(H):指苗木经过常规处理(人工修剪等)后的自然高度。
杆高(GH):指具明显主干树种之杆高(如棕榈科植物)。注意,具单一主干的乔木要求尽量保留顶端生长点;苗木选择时应满足 苗木表所列的苗木高度范围,并有上限和下限苗木的区分,以便植物造景时进行高低错落的搭配。如大王椰子H5-6m 7株,则应在7 株内包含5m、6m、及中间高度(如5.5m)的苗木,不能全为5m或全为6m。
胸径(φ):指乔木距离地面1.3米高的平均直径。选择苗木时,下限不能小于苗木表下限,上限不宜超过苗木表上限3cm(主景树 可达5cm或另定)。其中,苗木表中如胸径规格为4-6cm的乔木,应该4-4.9cm占总株数的30%,5-5.9cm占30%,6cm占40%;规格为6- 8cm、8-10cm、10-12cm等,由此类推。
地径(D):适用于棕榈科植物和低分枝乔木、单干花灌木、藤本植物,从主干离地表面0.1m处测量。
冠幅(W):指苗木经过常规处理后的枝冠正投影的正交直径平均值。在保证苗木移植成活和满足交通运输要求的前提下,应尽量保 留苗木的原有冠幅,以利于绿化效果尽快体现。棕榈科植物,因品种冠型特性,则以生长顶点以下留叶片数量作为苗冠规格的补充。 植物造景进行高低错落搭配,行道树高差不大于0.5m,且枝下分枝高度高差小于0.2m,力求列植后整齐划一。
3.2 植物材料的外观质量要求:

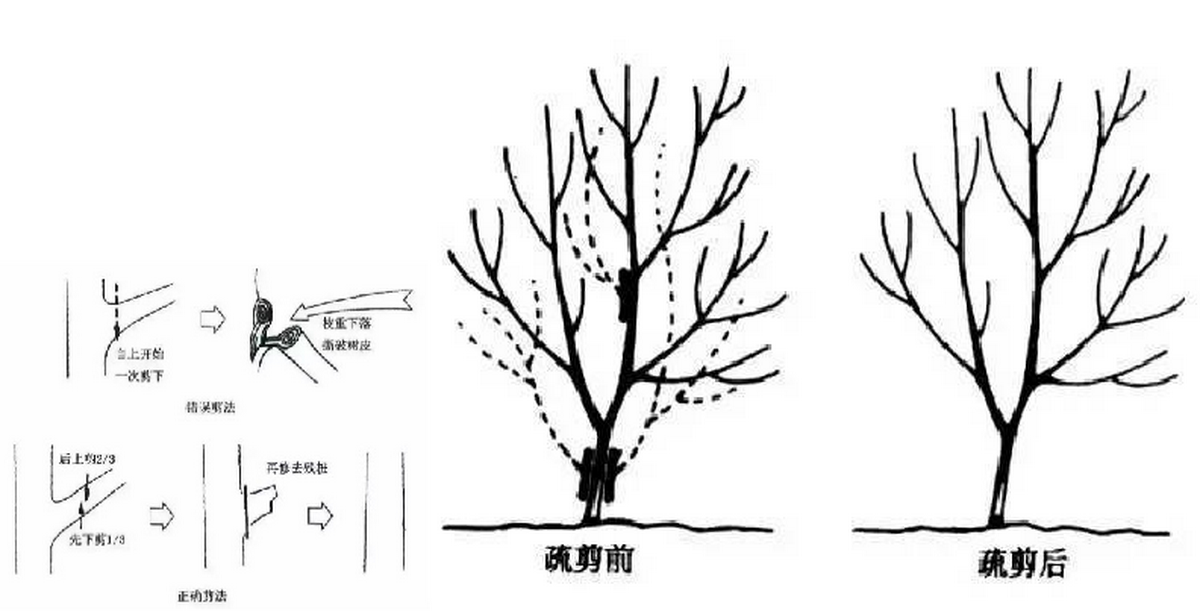

乔木灌木:干径符合设计要求,树冠完整、饱满、匀称,分枝点和分枝合理,长势旺盛,能充分体现个体的自然形态美;土球完整, 规格符合规范要求,包装牢固;裸根苗,根系完整,切口平整,符合规范要求;容器苗,容器完整,苗木不徒长、根系发育良好不 外露。
棕榈类植物:主干挺直,树冠匀称,土球符合规范要求,根系完整。
草卷、草块:长宽尺寸基本一致,厚度均匀,杂草不超过5%,草高适度,根系好,草芯鲜活。
花苗、地被、绿篱和模纹色块植物:植株苗壮,根系基本良好,无伤苗,茎、叶无污染,无病虫害。
整型景观树:姿态独特、曲虬苍劲、质朴古拙,株高不小于150cm,多干式桩景的叶片托盘不少于7-9个,土球完整。
10 竹类栽植
10.1 竹苗选择 散生竹应选择一二年生、健壮无明显病虫害、分枝低枝繁叶茂、鞭色鲜黄、鞭芽饱满、根鞭健全、无开花枝的母竹。 丛生竹应选择竿基芽眼肥大充实、须根发达的1-2年生竹丛,母竹应大小适中,大竹竹竿径3-5cm;小竿竹竿径2-3cm;竿基应有健芽4-5个。
10.2 竹类修剪 应遵循设计要求,无具体要求的按如下方式进行修剪: 散生竹苗修剪,挖出的母竹宜留枝5-7盘,将顶稍剪去,剪口应平滑;不打尖修剪的竹苗栽后应进行喷水保湿。 丛生竹苗修剪,竹竿应留2-3盘,应靠近节间斜向将顶稍截除;切口应平滑呈马耳形。
10.3 栽植 竹类品种、规格应符合设计要求 准确放样定位 栽植地应选择图层深厚、肥沃、疏松、湿润、光照充足,排水良好的土壤(华北地区应背风向阳)。对较黏重的土壤及盐碱土应进行换土 或土壤改良(符合现行标准规范要求)。 栽植地应进行翻耕,深度宜30-40cm,清除杂物,增施有机肥,并做好隔根措施。 栽植穴的规格和间距根据设计要求及竹蔸大小进行,丛生竹的栽植穴宜大于根蔸1-2倍;中小型散生竹的栽植穴规格应比鞭根长40-60cm, 宽40-50cm,深20-40cm。 竹类栽植,应先将表土填于穴底,深浅适宜,拆除竹苗包装物,将竹蔸入穴,根鞭应舒展,竹鞭在土中深度宜20-25cm;覆土深度宜比母竹 原土痕高3-5cm,进行踏实及时浇水,渗水后覆土。

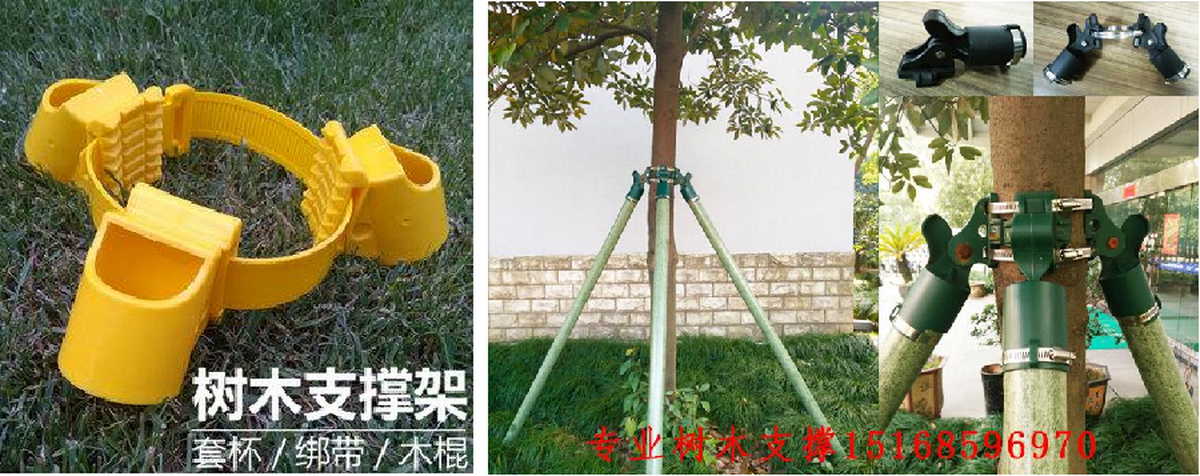

10.4 竹类栽植后的养护 栽植后立柱或横杆互连支撑,严防晃动。 栽后应及时浇水。 发现露鞭时,应进行覆土并及时除草松土,严禁踩踏根、鞭、芽。

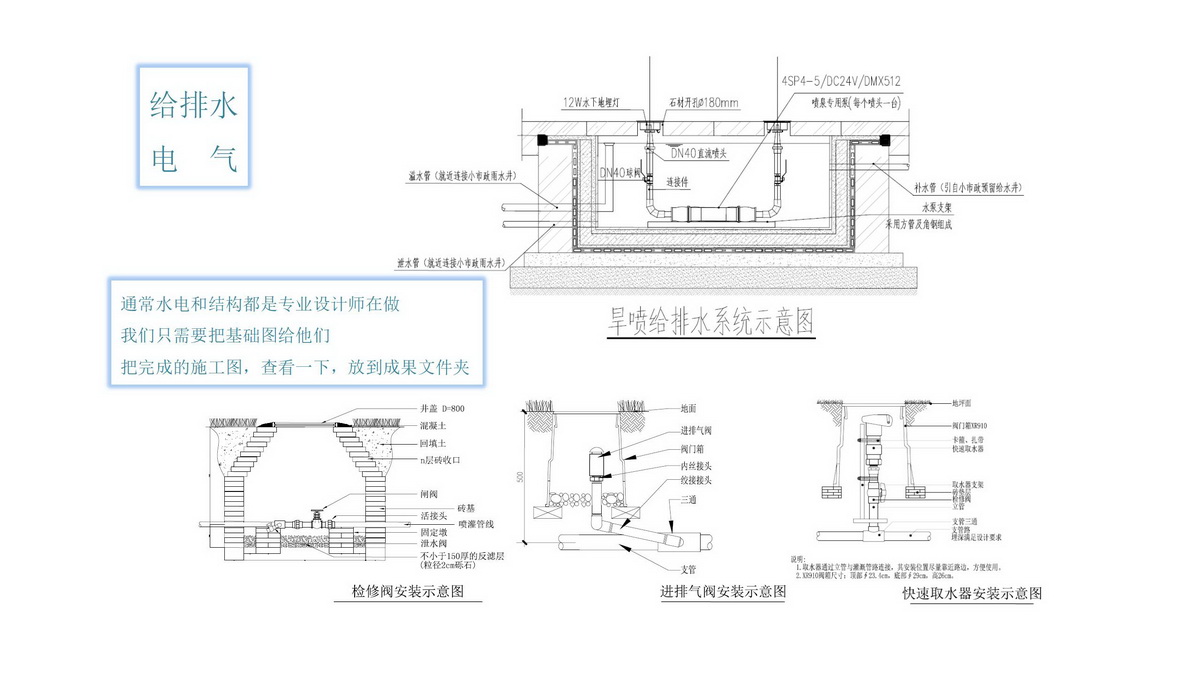

关于景观配套设计(水电机构)
具有极强的专业性
需要专业人员的鼎力配合
因此
不在此赘述
关于CAD的一些常用设置
可以到“设计师广场”-“技术分享”中
查看“园林景观CAD制图设置”
