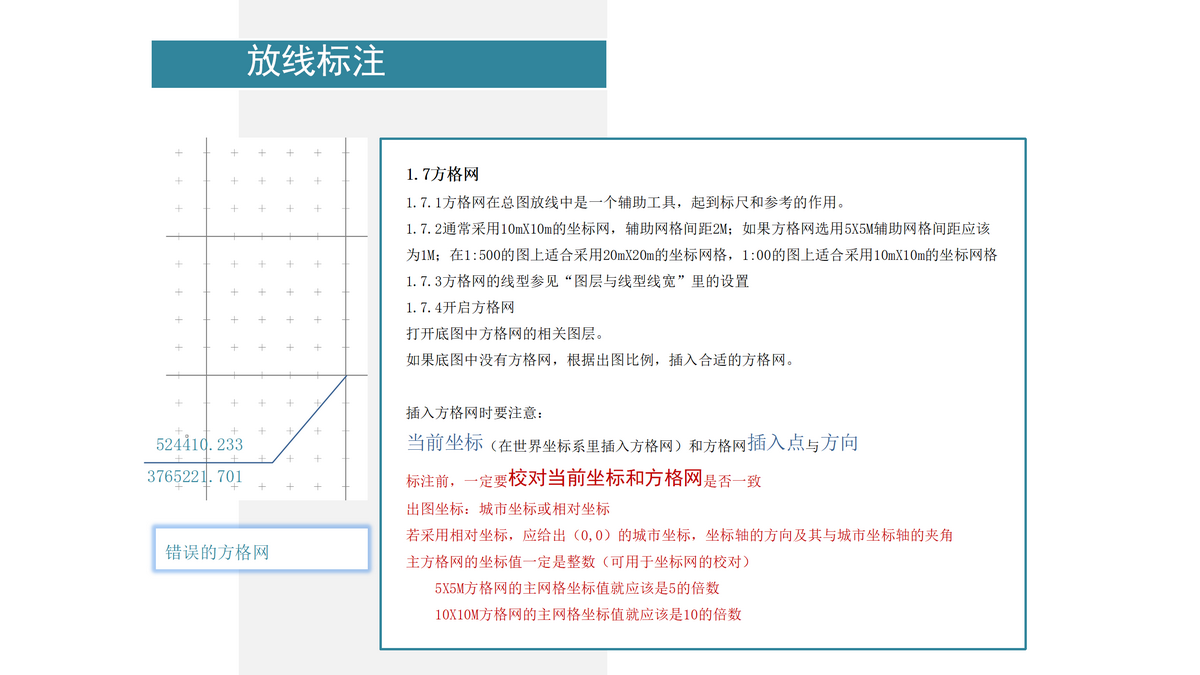

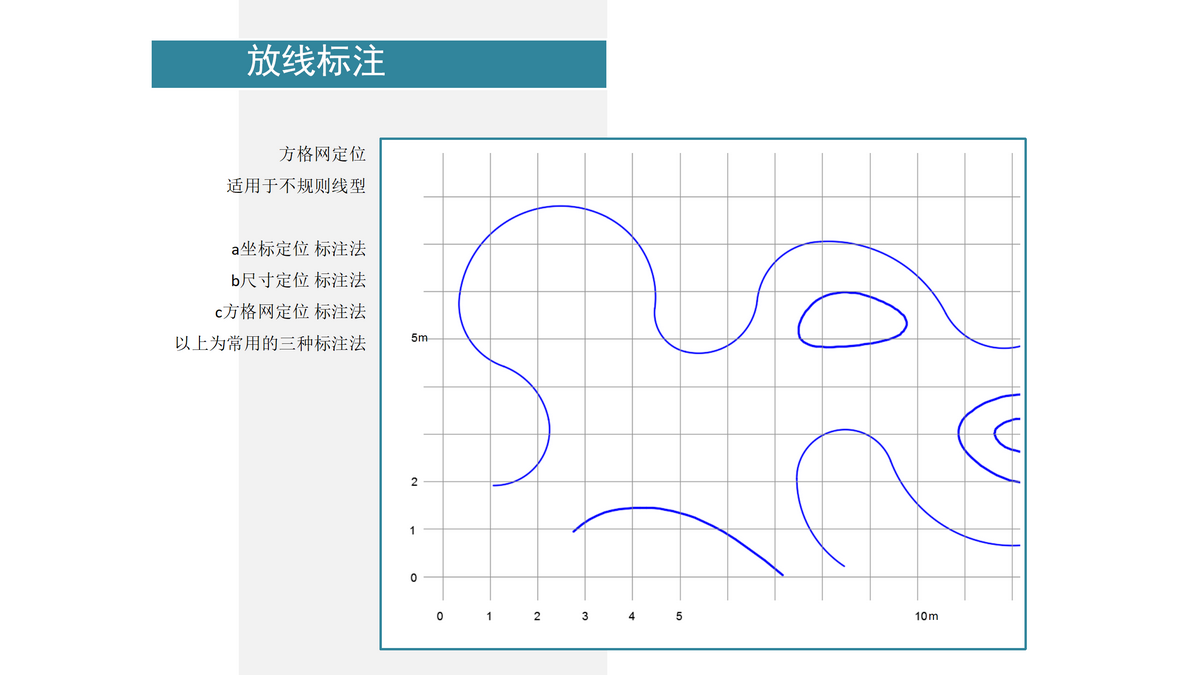

方格网

1 方格网在总图放线中是一个重要的辅助工具，起到标尺和参考的作用。

2 通常采用10mX10m的坐标网格，辅助网格间距2M

         采用5X5M的坐标网格，辅助网格间距为1M；

         1:500的图上适合采用20mX20m的坐标网格，

         1:300的图上适合采用10mX10m的坐标网格

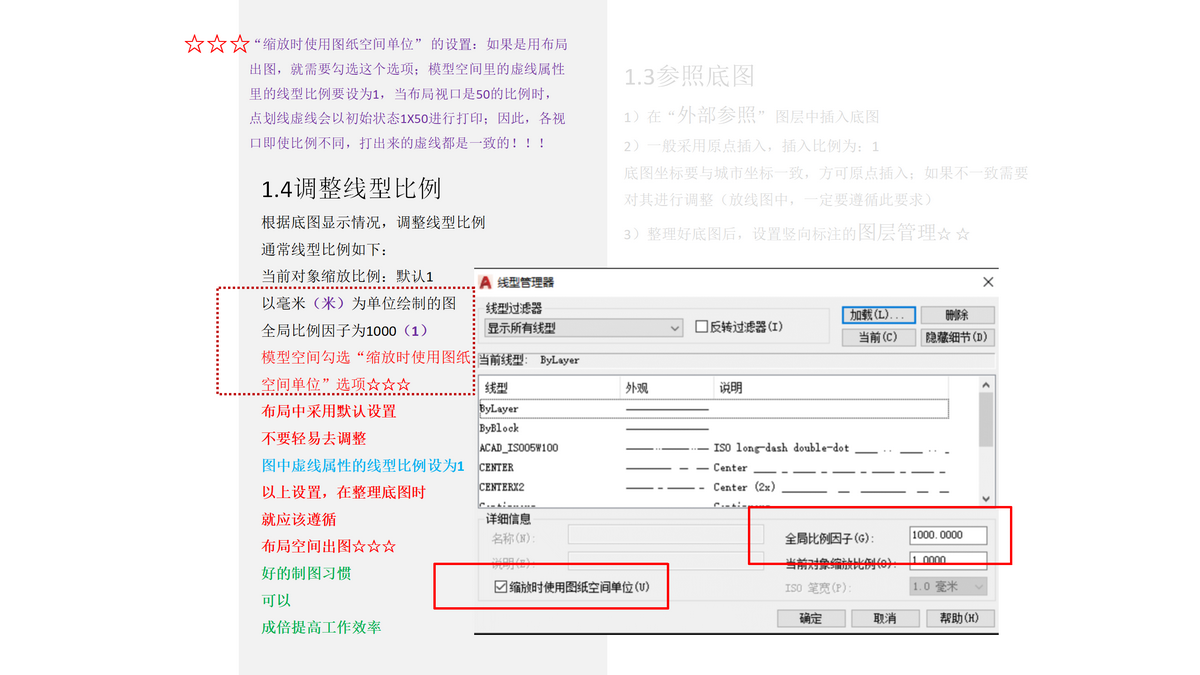

3 方格网的图层与线型参见“图层与线型线宽”里的设置

4 开启方格网

         通常底图中都有方格网，我们在此只需打开图中方格网的相关图层即可。

         一定要对方格网进行坐标的验证（这一步不能省，侥幸很可能就是返工）

         如果底图中没有方格网，根据出图比例，插入合适的方格网。

插入方格网时要注意：

当前坐标（在世界坐标系里插入方格网）和方格网插入点与方向

标注前，一定要校对当前坐标和方格网是否一致

出图坐标：城市坐标或相对坐标

若采用相对坐标，应给出（0,0）点的城市坐标，坐标轴的方向及其与城市坐标轴的夹角

主方格网的坐标值一定是整数（一定要做好校对工作）

    5X5M方格网的主网格坐标值就应该是5的倍数

    10X10M方格网的主网格坐标值就应该是10的倍数

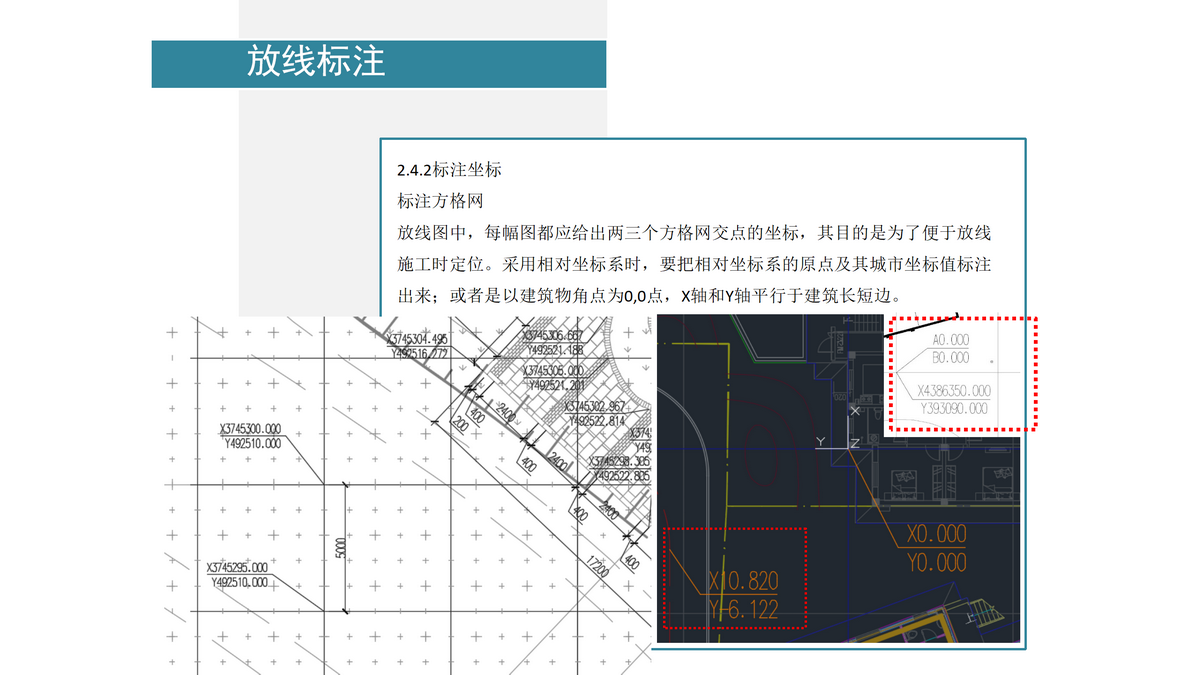

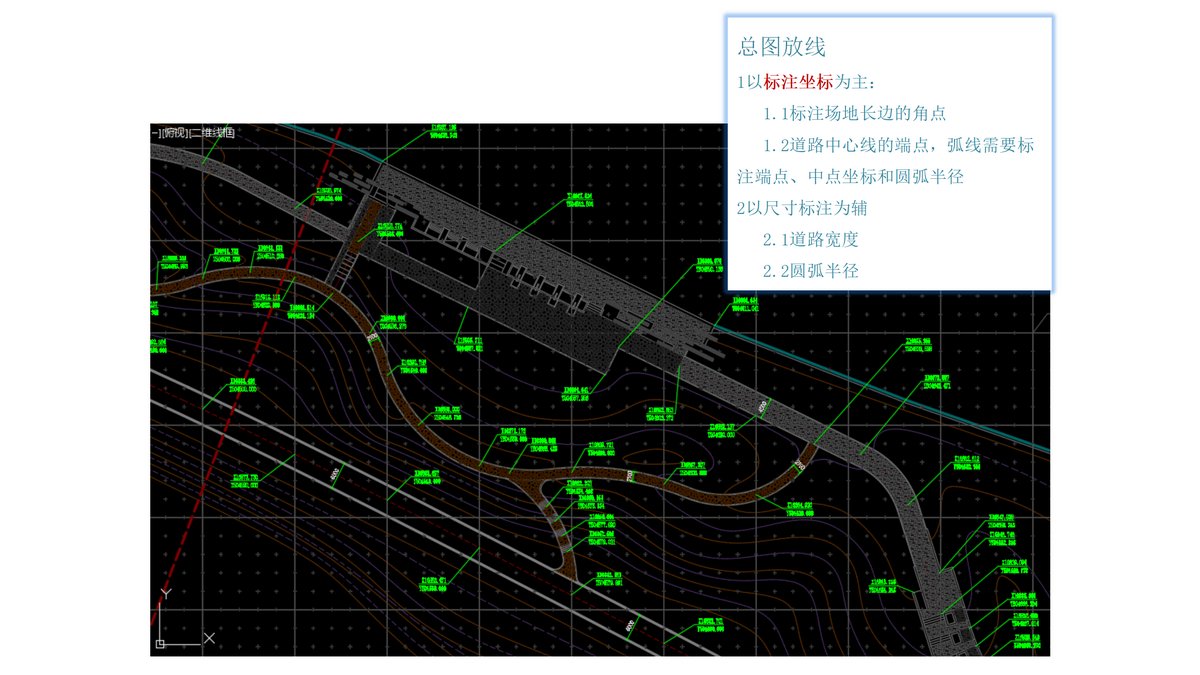

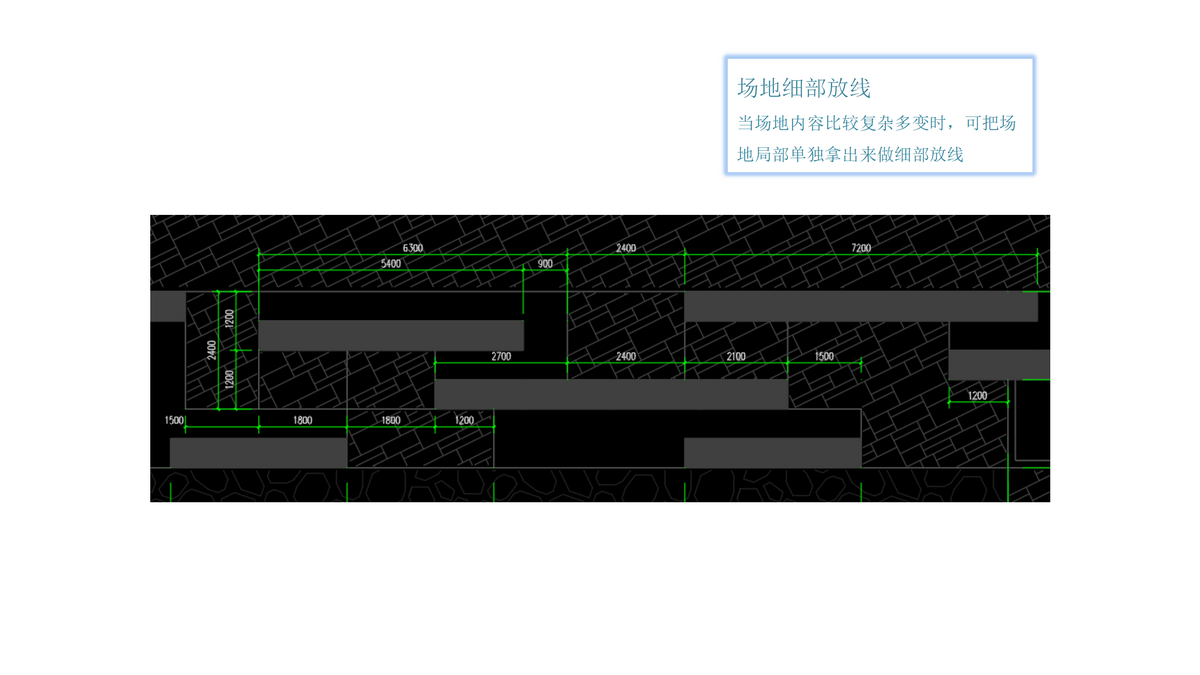

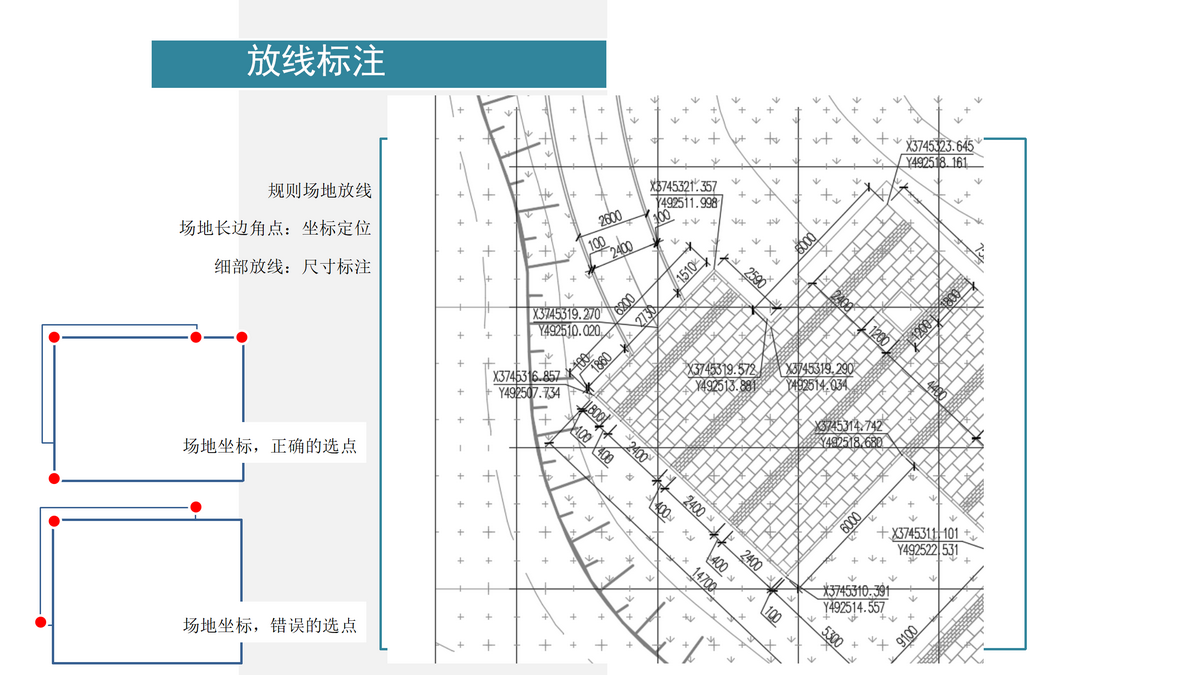

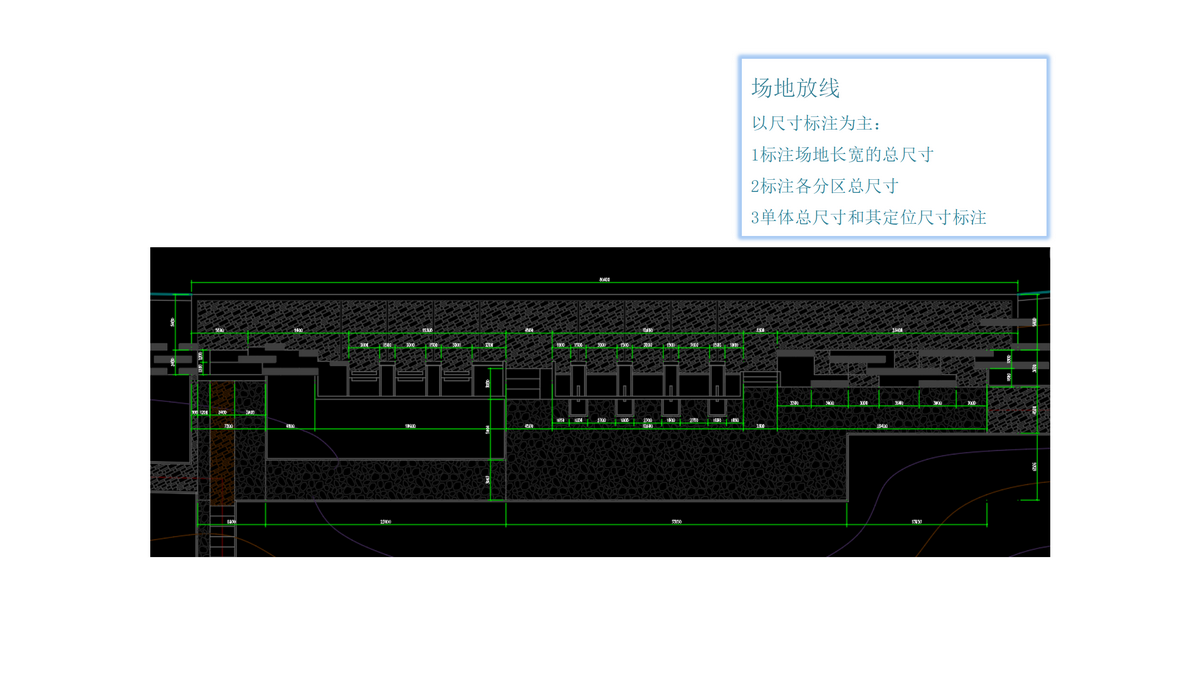

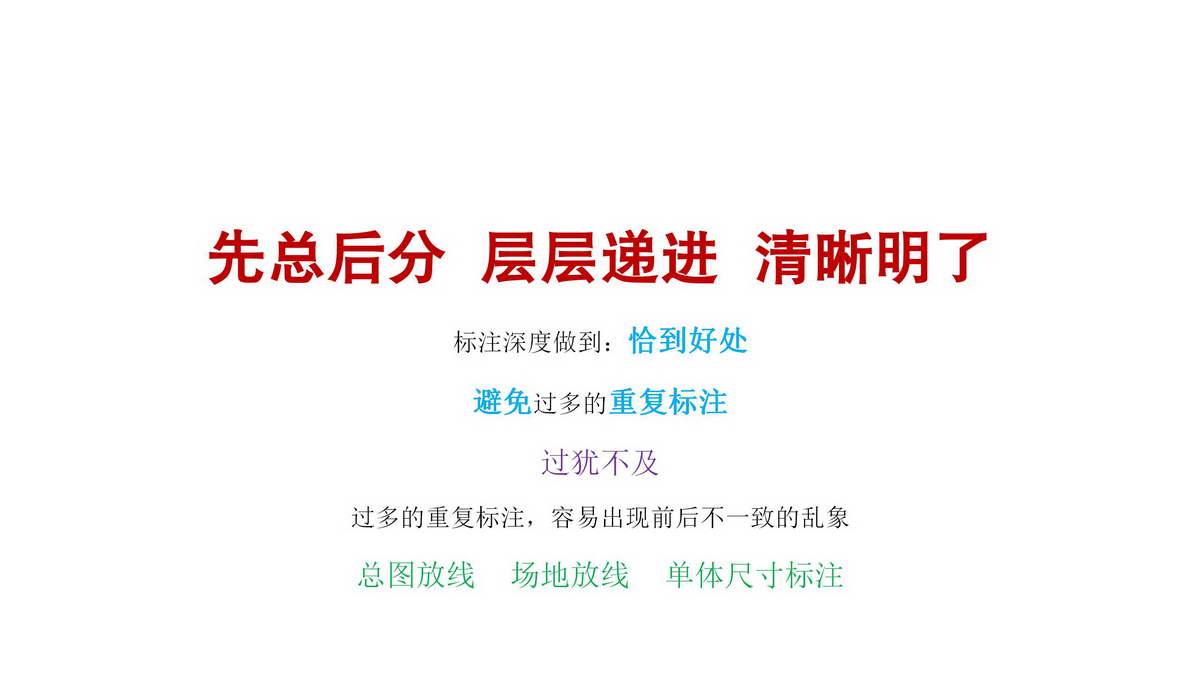

2 放线标注

2.1 放线标注设置

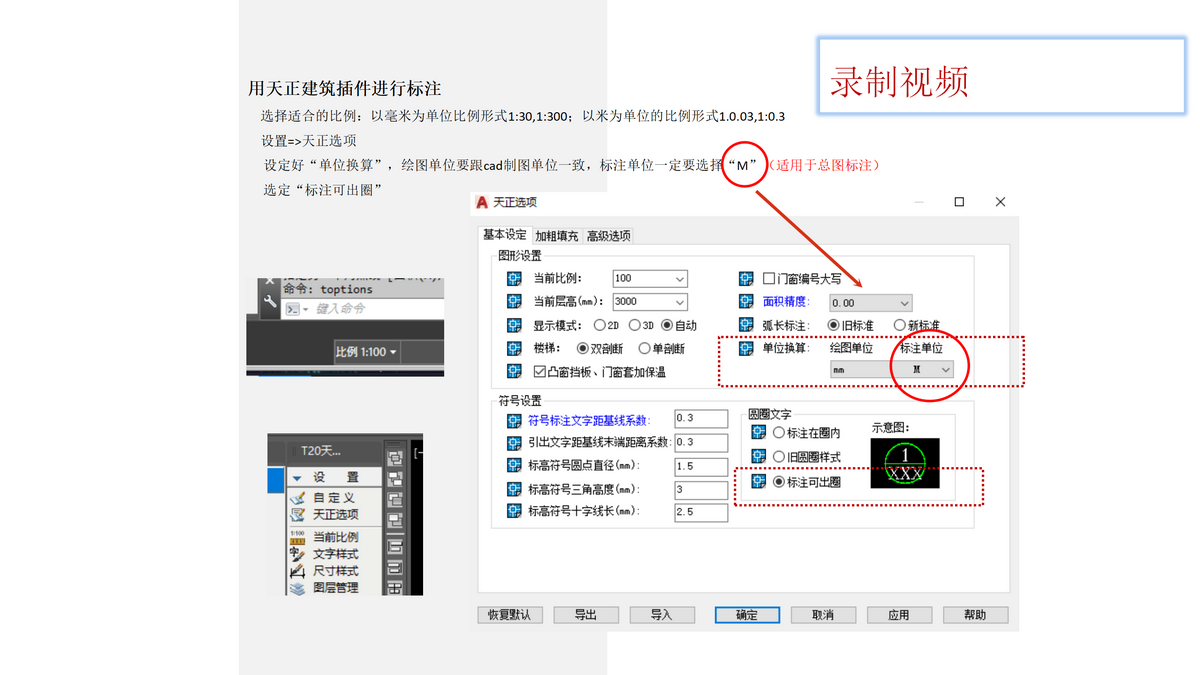

建议大家使用一些CAD的插件如天正、科创易达等来完成

坐标标注，单独使用CAD基本无法完成

如果用天正等相关插件来进行标注（效率会提高很多），而且可以省去设置标注样式、字体及文字大小这些繁琐的步骤，

     只需在标注前，选择合适的比例，然后去标注即可。

方法二

直接从设计中心选择对应比例的标注样式

选择坐标系

1 城市坐标系

在选用城市坐标系进行放线时，应对坐标系进行校准，

一定要保证其准确性（马虎的代价是返工，切记）。

2 相对坐标系

在做放线坐标标注时，也可根据需要选用相对坐标系

要标明相对坐标系的原点的城市坐标

要注明相对坐标系左右旋转的角度（一般不超过45度）。

坐标值通常以“米”为单位，精确到小数点后三位；

坐标值为负数时，应注“-”号，为正数时，“+”号可以省略。

城市坐标用“X”“Y”作为前缀

相对坐标用“A”“B” 作为前缀

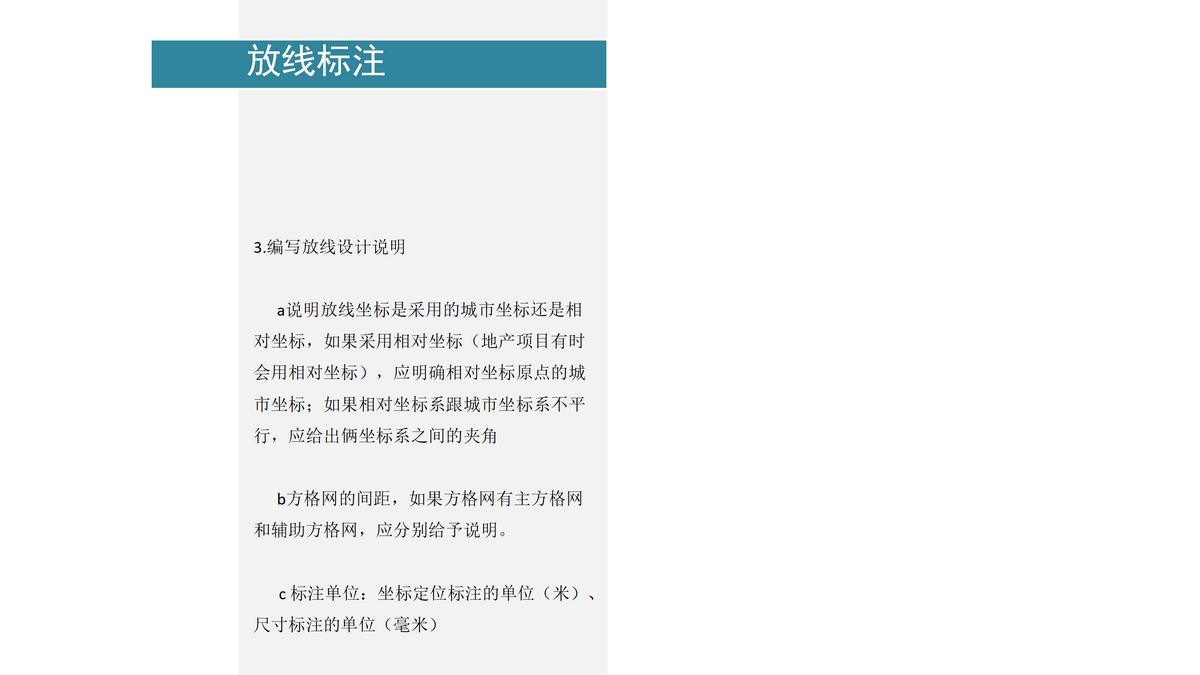

3 编写放线设计说明

a 说明放线坐标标注采用的坐标系

城市坐标还是相对坐标，如果采用相对坐标，应明确相对坐标原点的城市坐标；如果相对坐标系跟城市坐标系不平行，应给出这俩坐标系之间的夹角关系

b 方格网的间距，如果方格网有主方格网和辅助方格网，应分别给予说明。

c 标注单位：坐标定位标注的单位（米）、尺寸标注的单位（毫米）

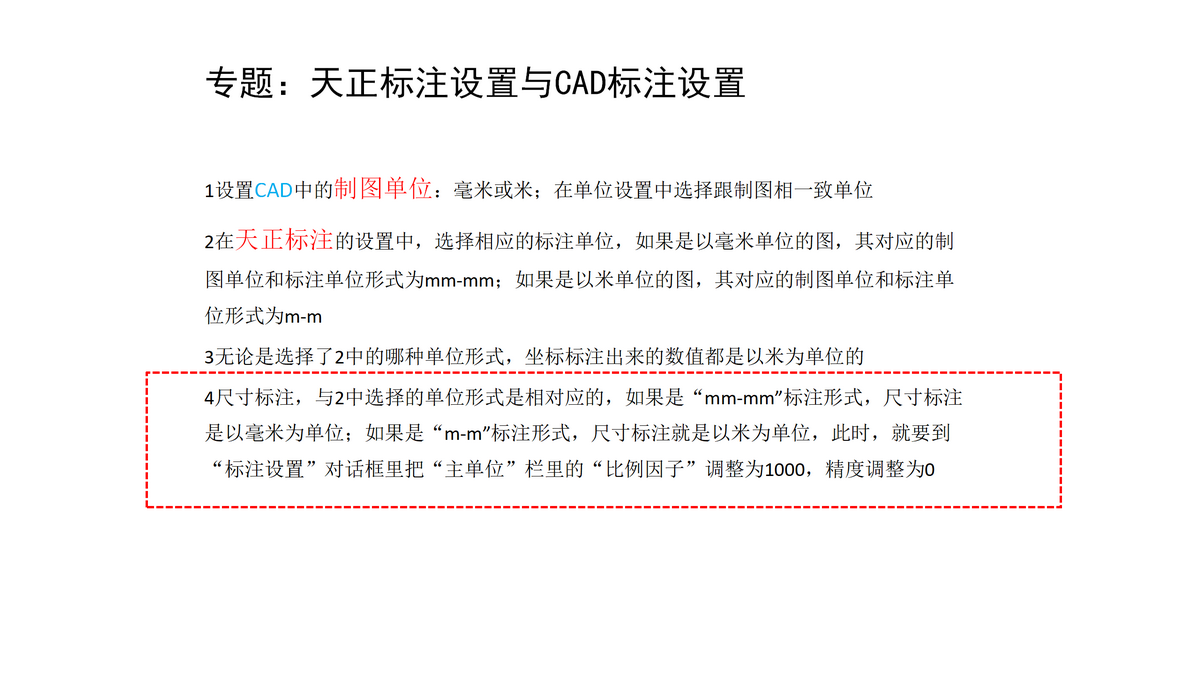

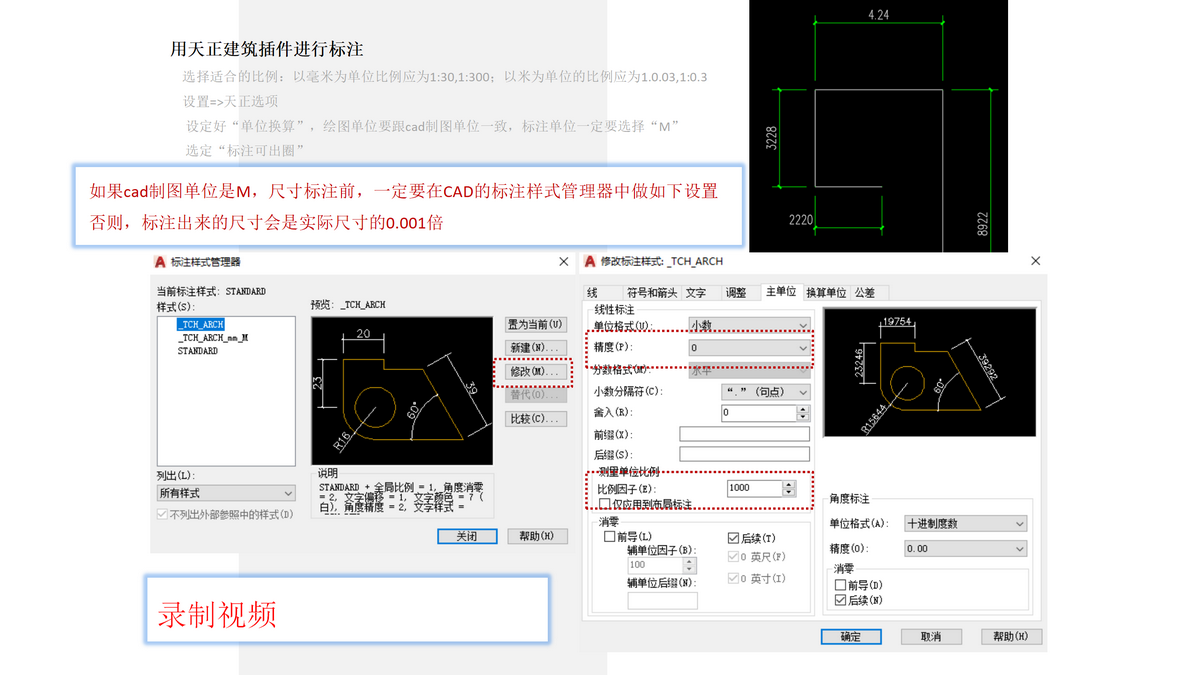

专题：天正标注设置与CAD标注设置

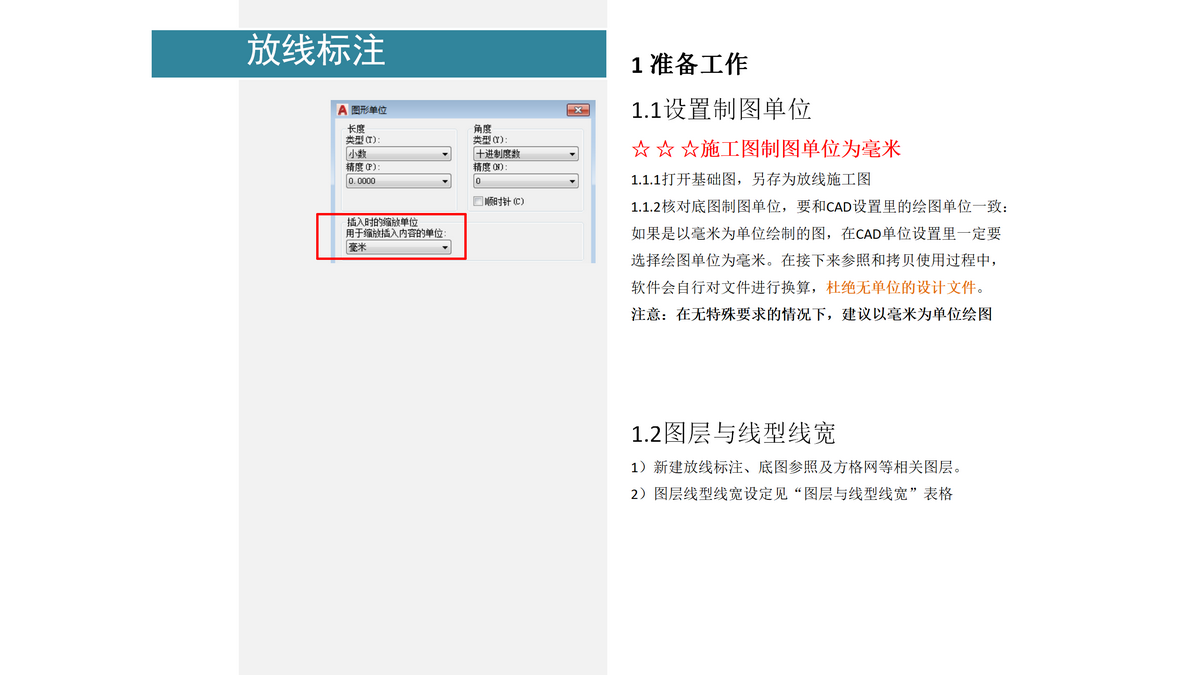

1、设置CAD中的制图单位：毫米或米；在单位设置中选择跟制图相一致单位

2、在天正标注的设置中，选择相应的标注单位，如果是以毫米单位的图，其对应的制图单位和标注单位形式为mm-mm；

如果是以米单位的图，其对应的制图单位和标注单位形式为m-m

3、无论是选择了2中的哪种单位形式，坐标标注出来的数值都是以米为单位的

4、尺寸标注，与2中选择的单位形式是相对应的，如果是“mm-mm”标注形式，尺寸标注是以毫米为单位；

如果是“m-m”标注形式，尺寸标注就是以米为单位，此时，就要到“标注设置”对话框里把“主单位”栏里的“比例因子”调整为1000，精度调整为0

关于CAD的一些常用设置

可以到“设计师广场”-“技术分享”中

查看“园林景观CAD制图设置”

------待续------
