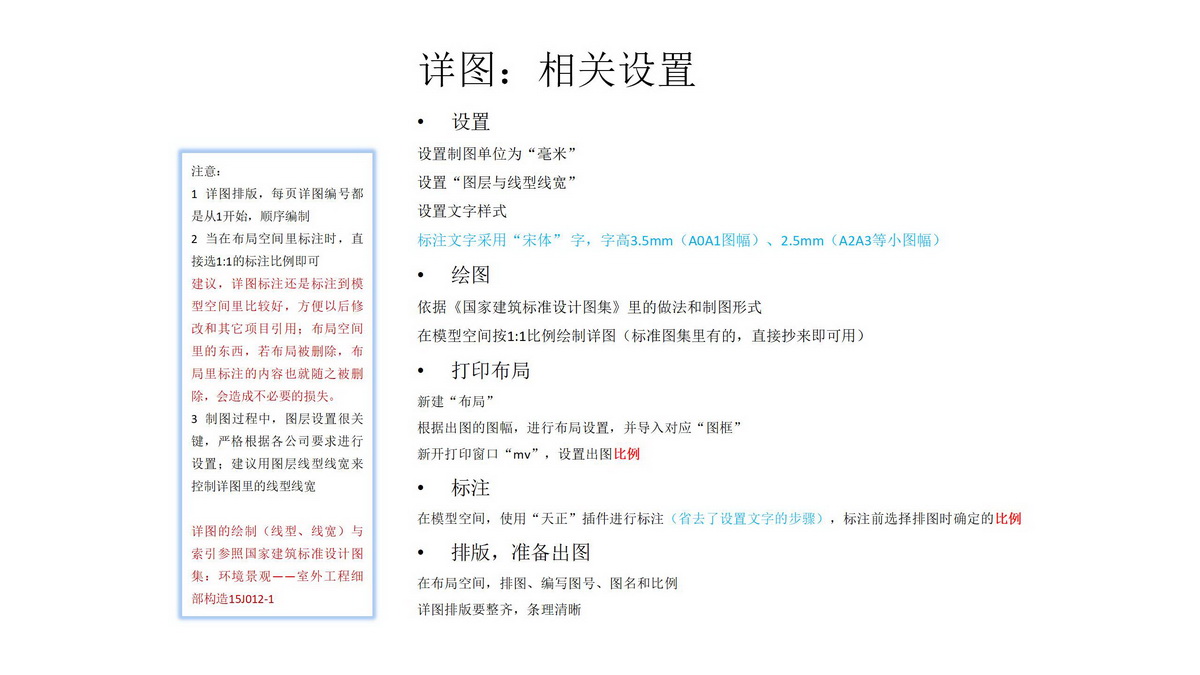

详图：相关设置

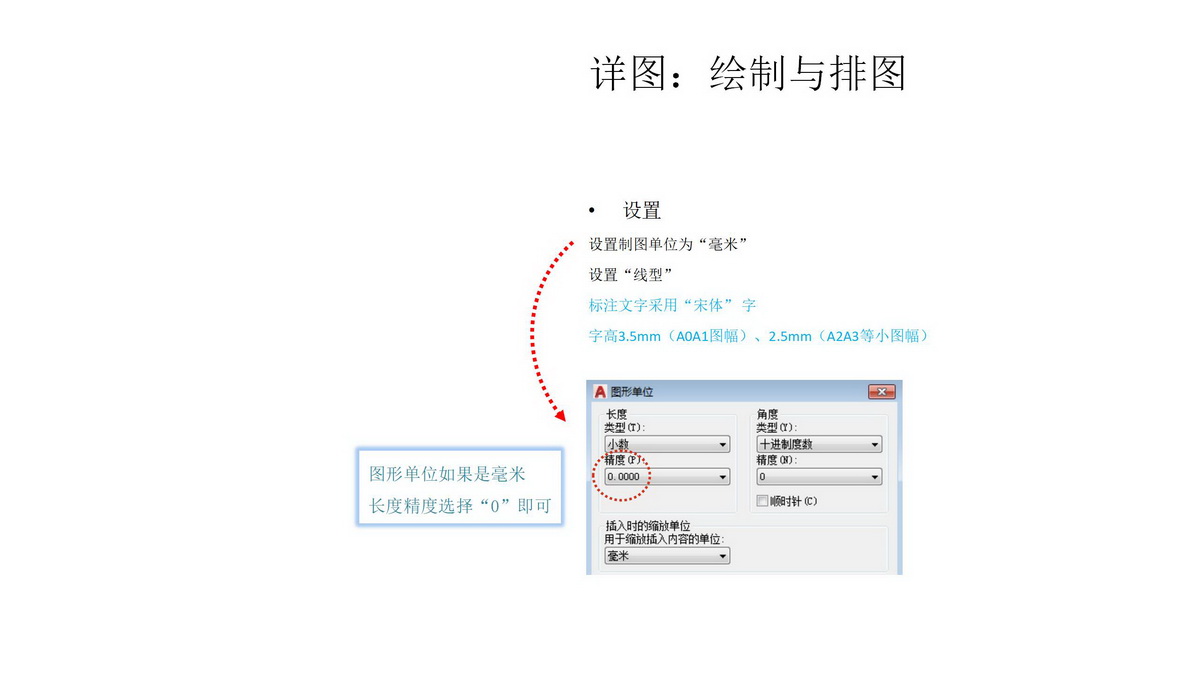

• 设置

设置制图单位为“毫米”

设置“图层与线型线宽”

设置文字样式

标注文字采用“宋体” 字，字高3.5mm（A0A1图幅）、2.5mm（A2A3等小图幅）

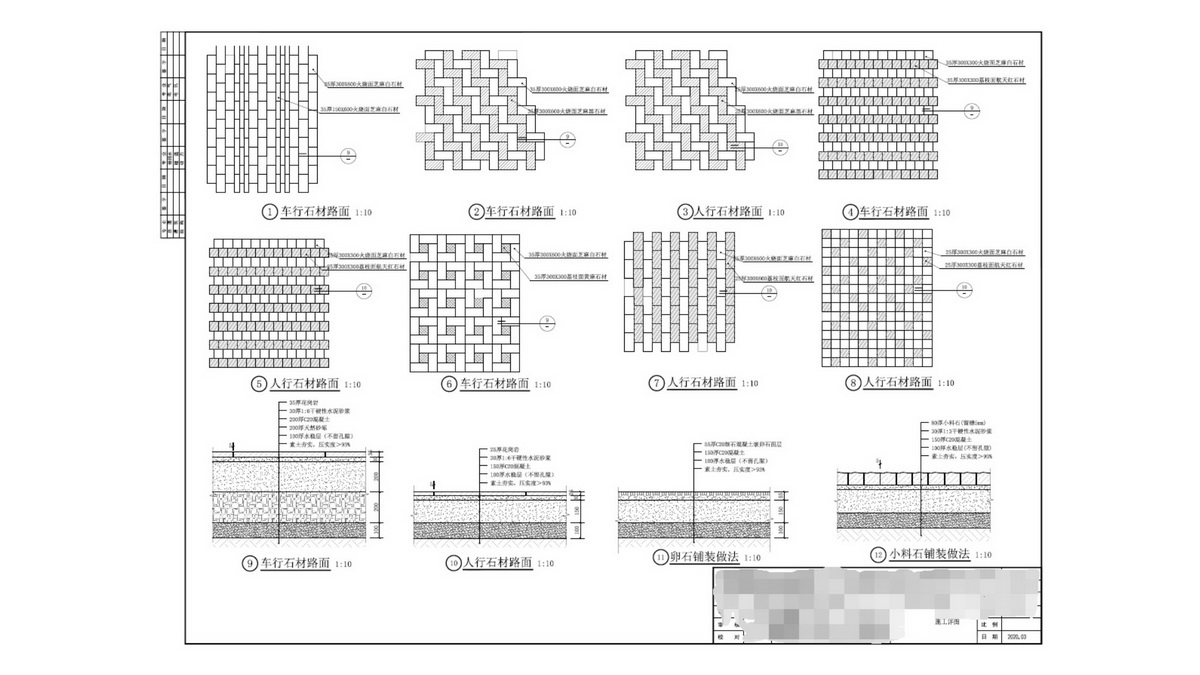

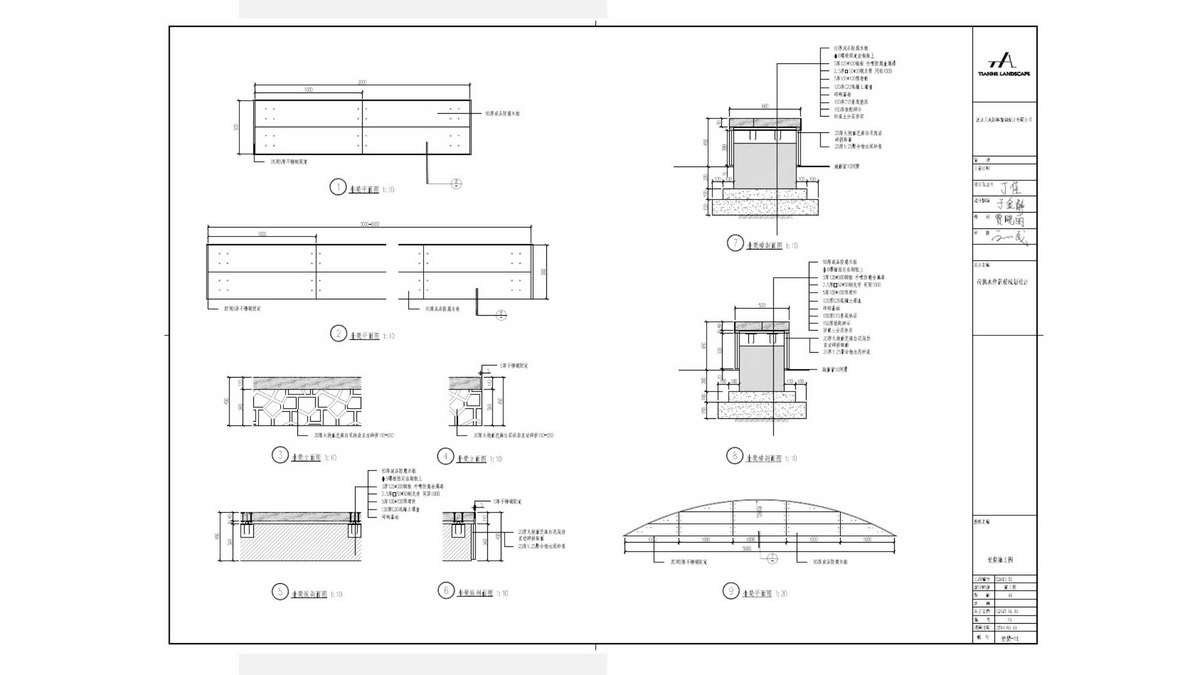

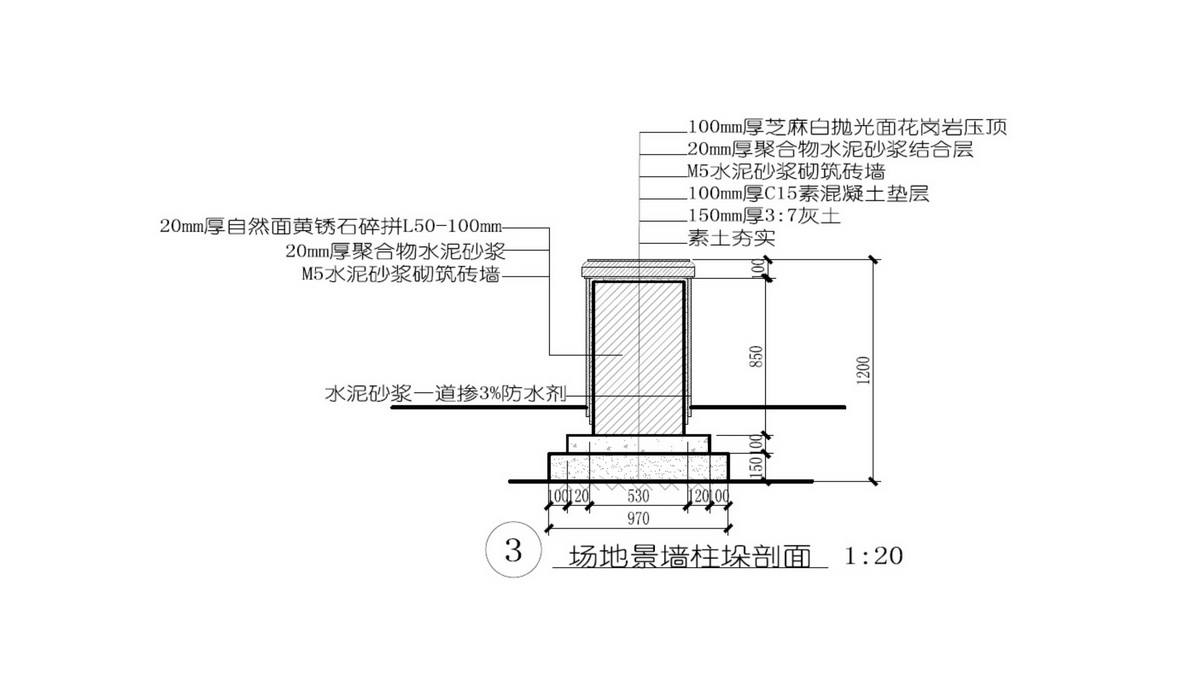

• 绘图

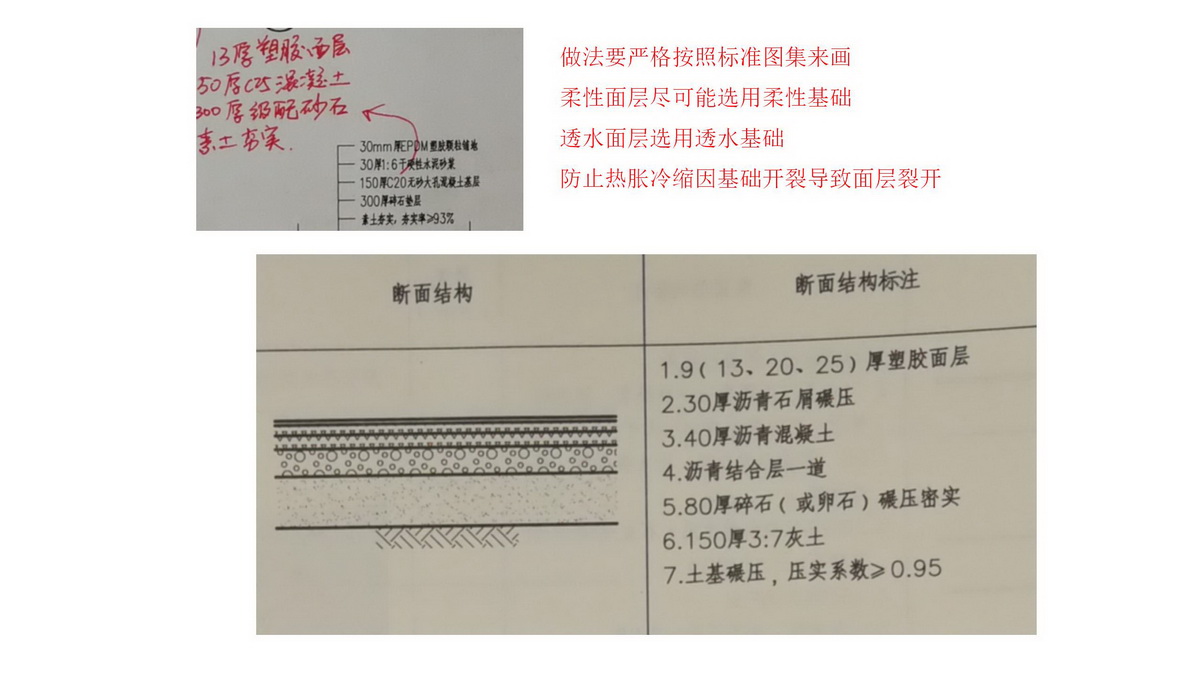

依据《国家建筑标准设计图集》里的做法和制图形式

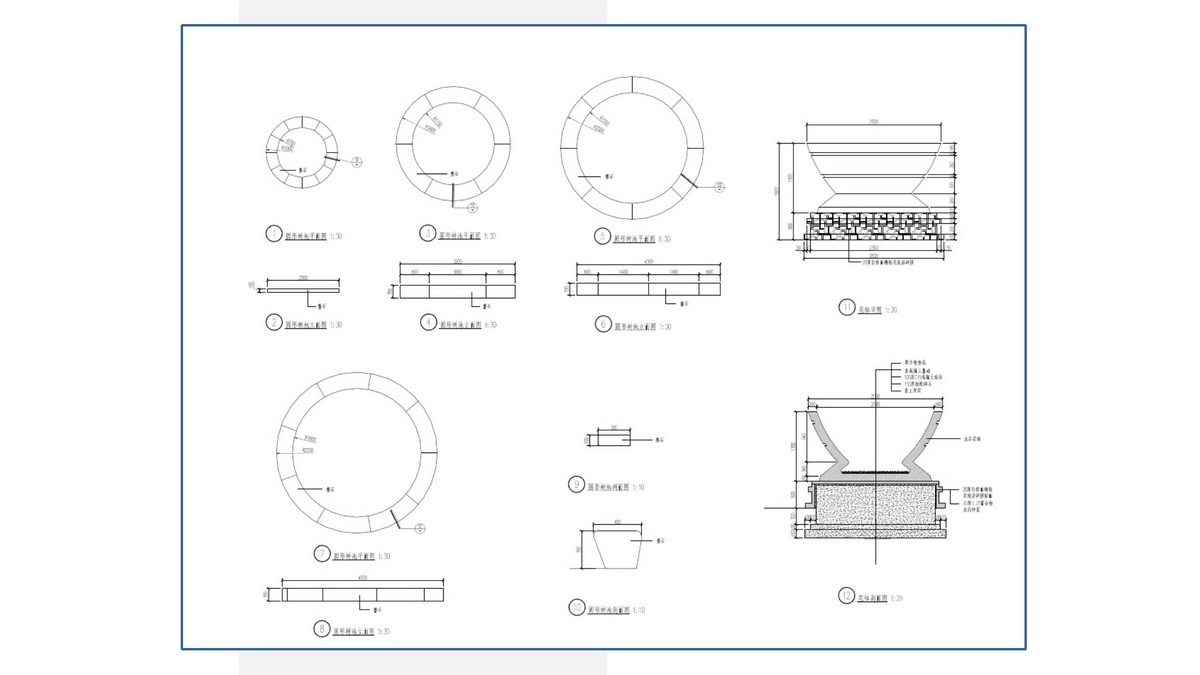

在模型空间按1:1比例绘制详图（标准图集里有的，直接搬来使用即）

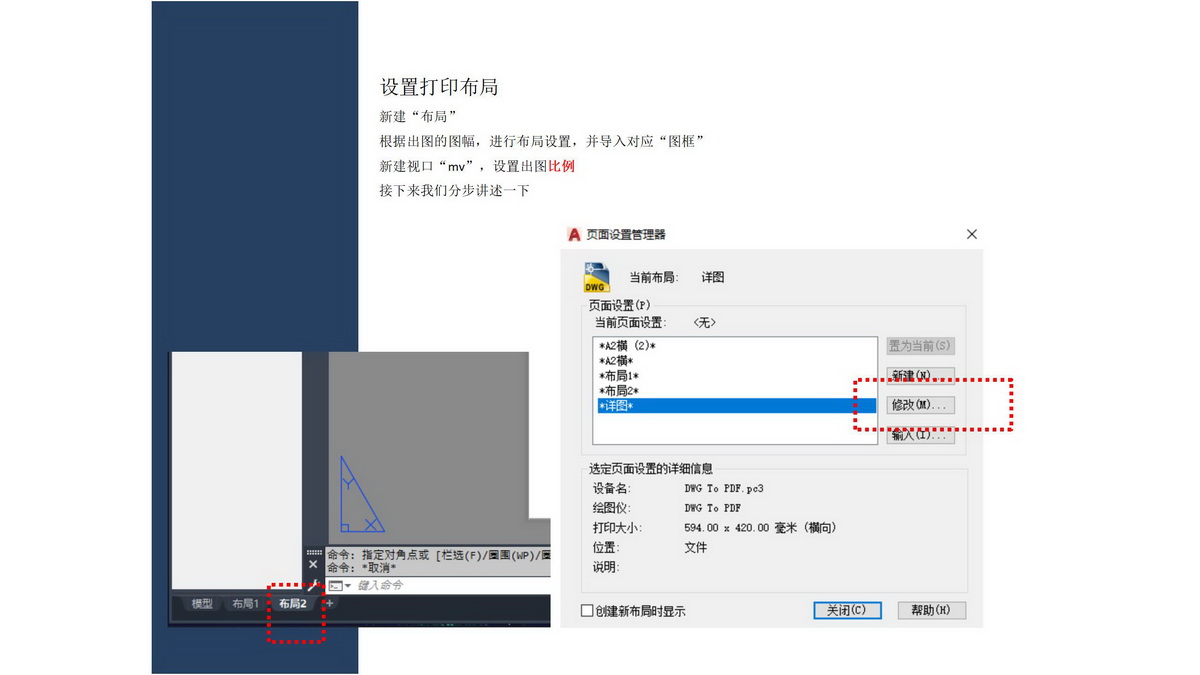

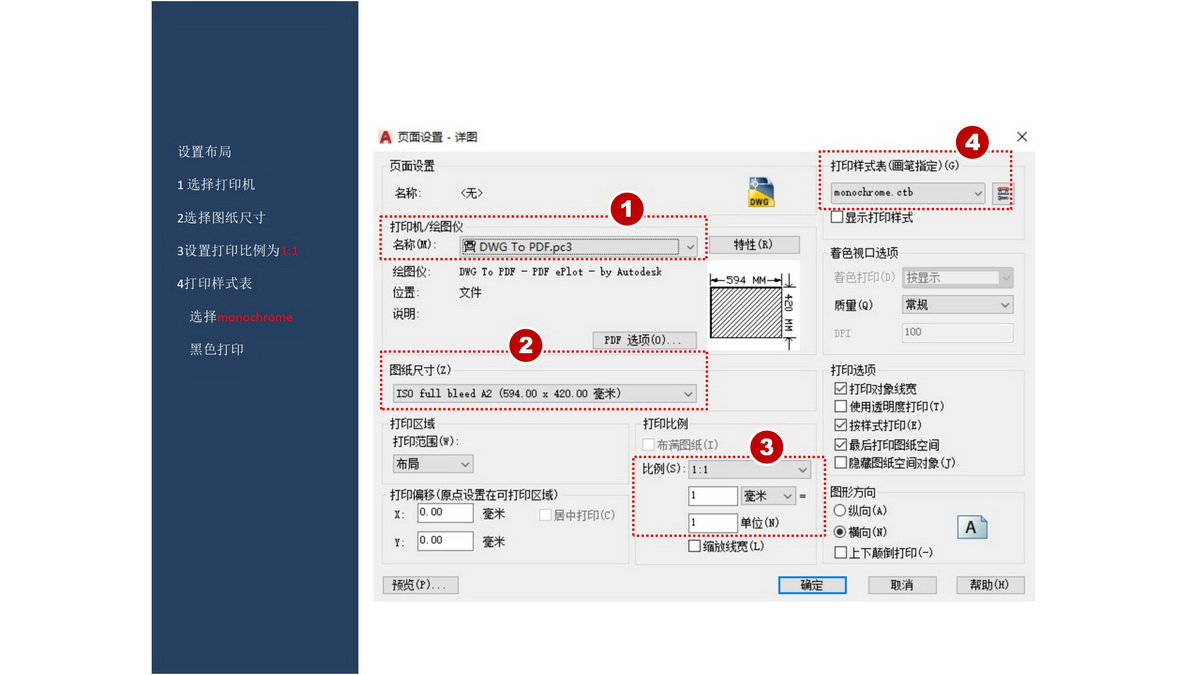

• 打印布局

新建“布局”

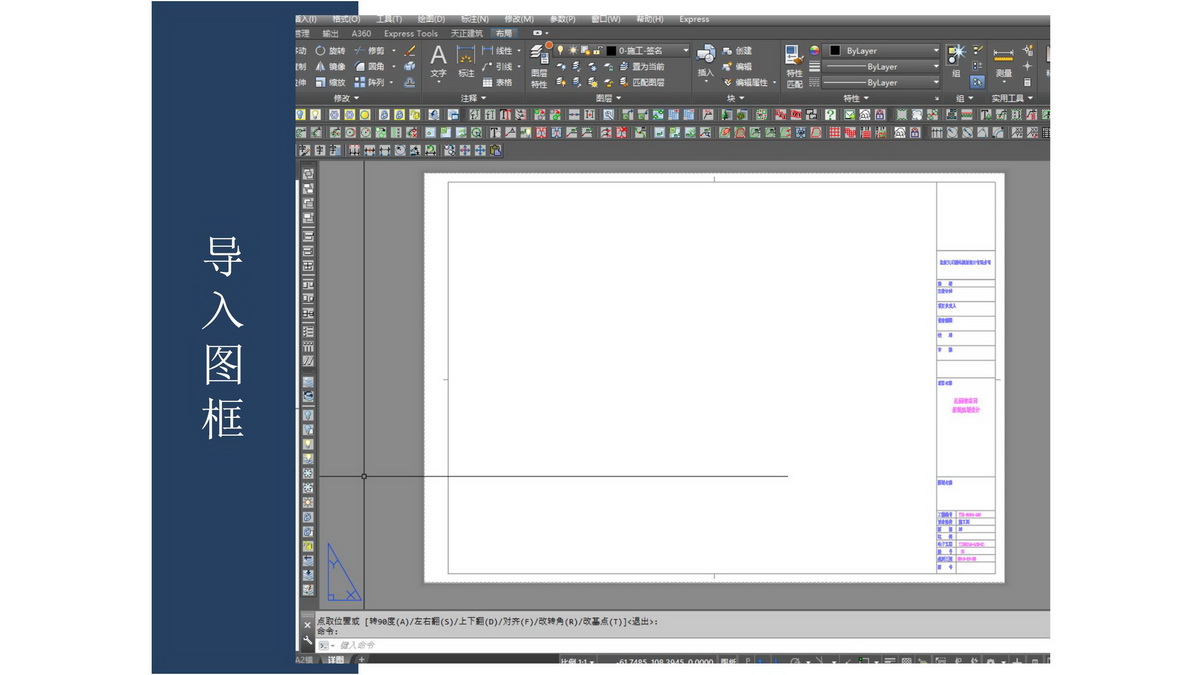

根据出图的图幅，进行布局设置，并导入对应“图框”

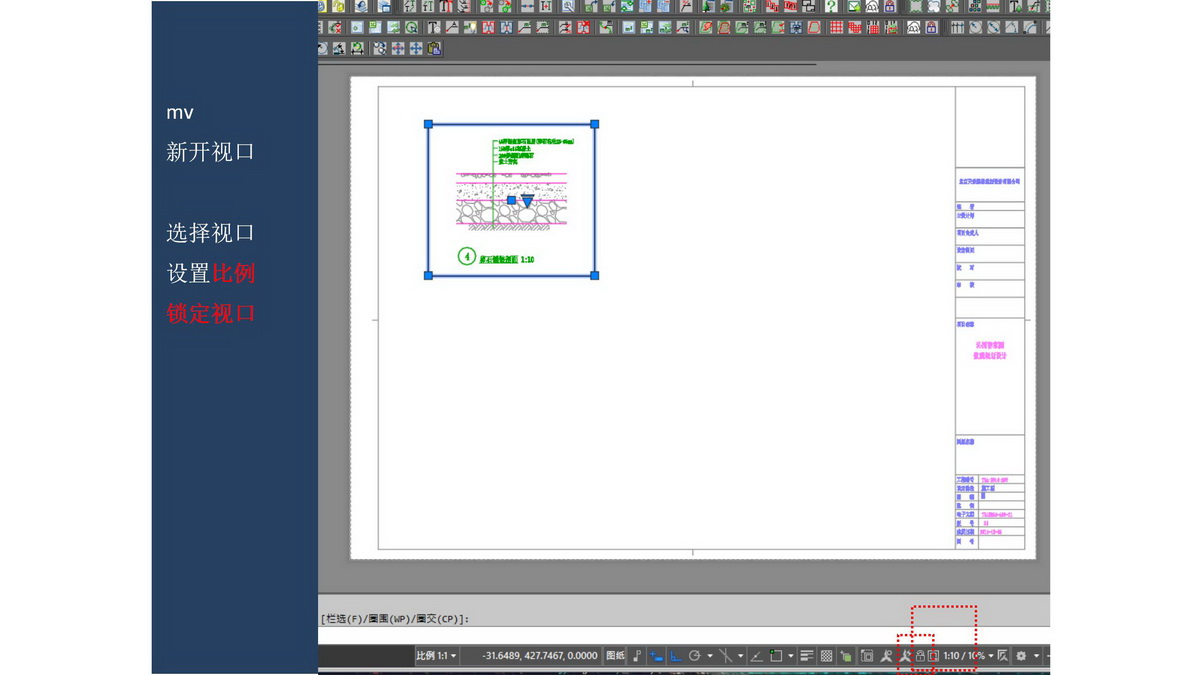

新开打印窗口“mv”，设置出图比例

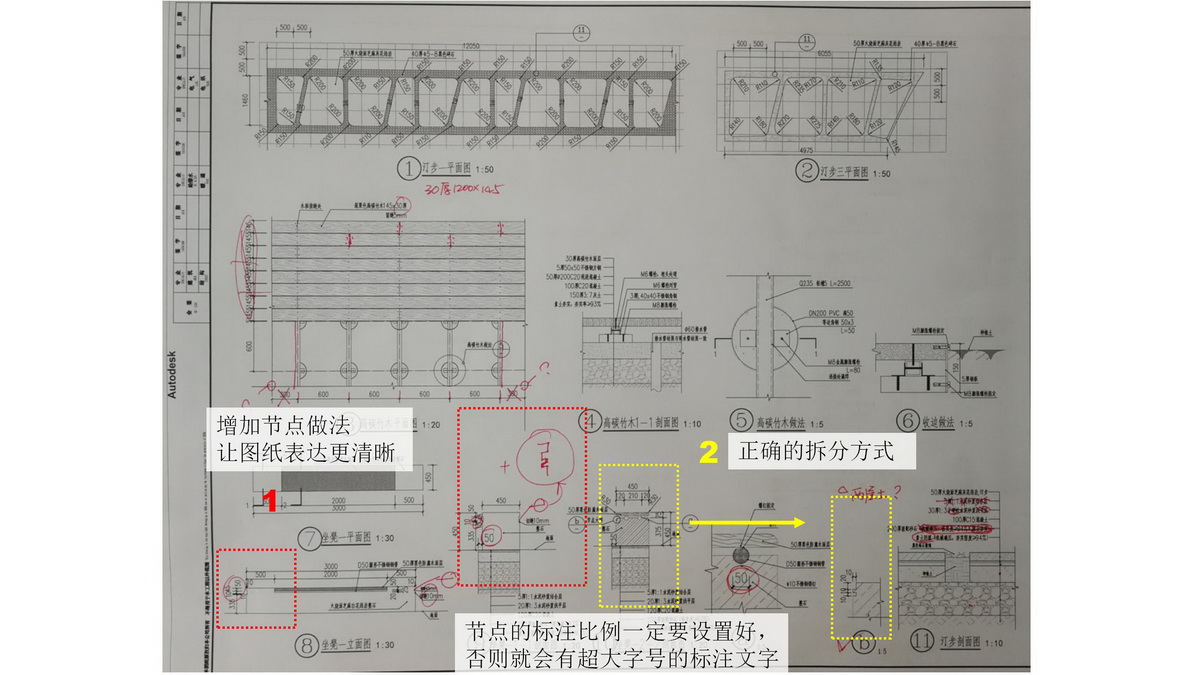

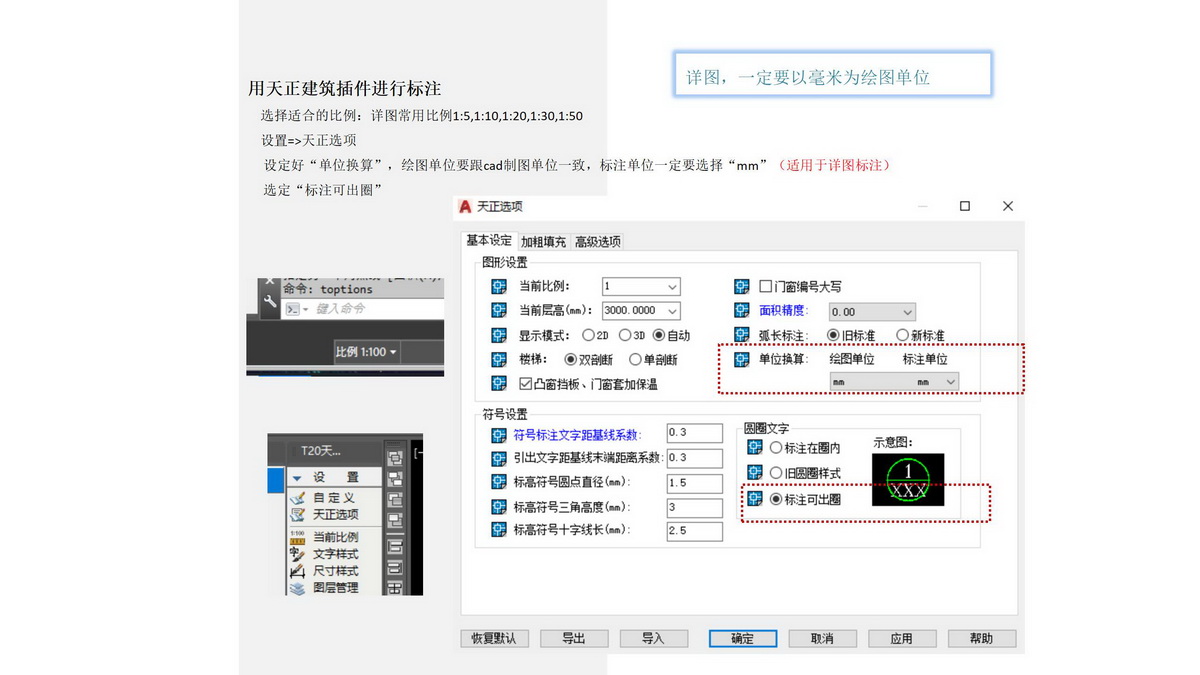

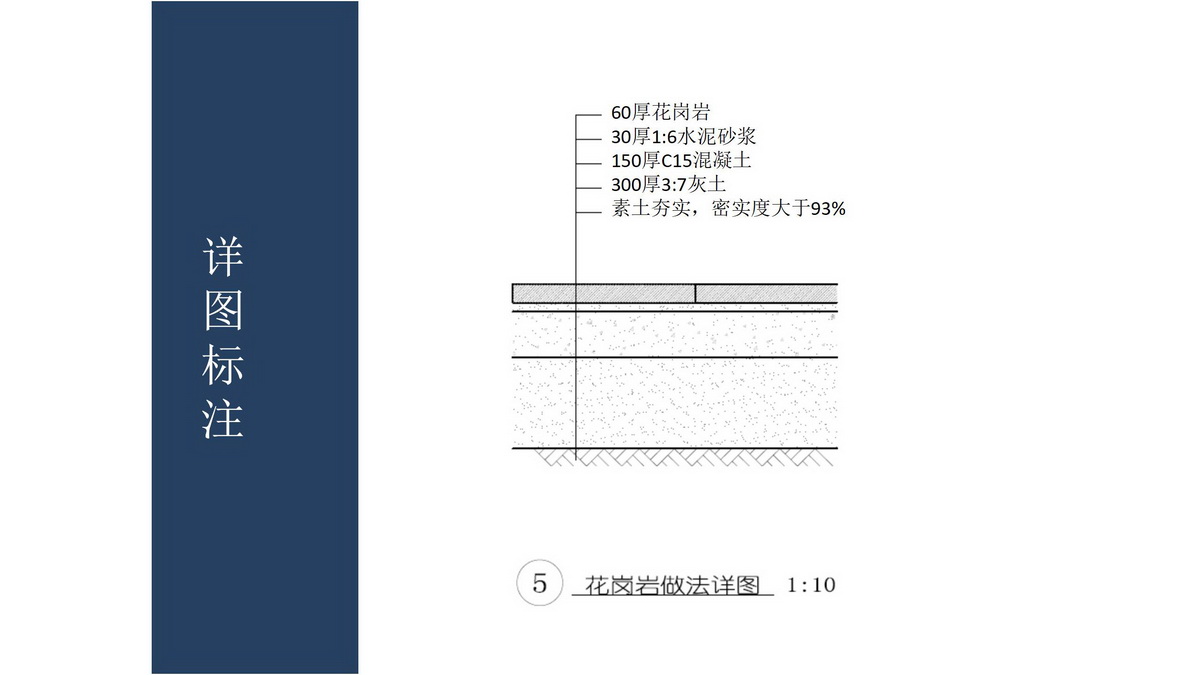

• 标注

在模型空间，使用“天正”插件进行标注（省去了设置文字的步骤），标注前选择排图时确定的比例

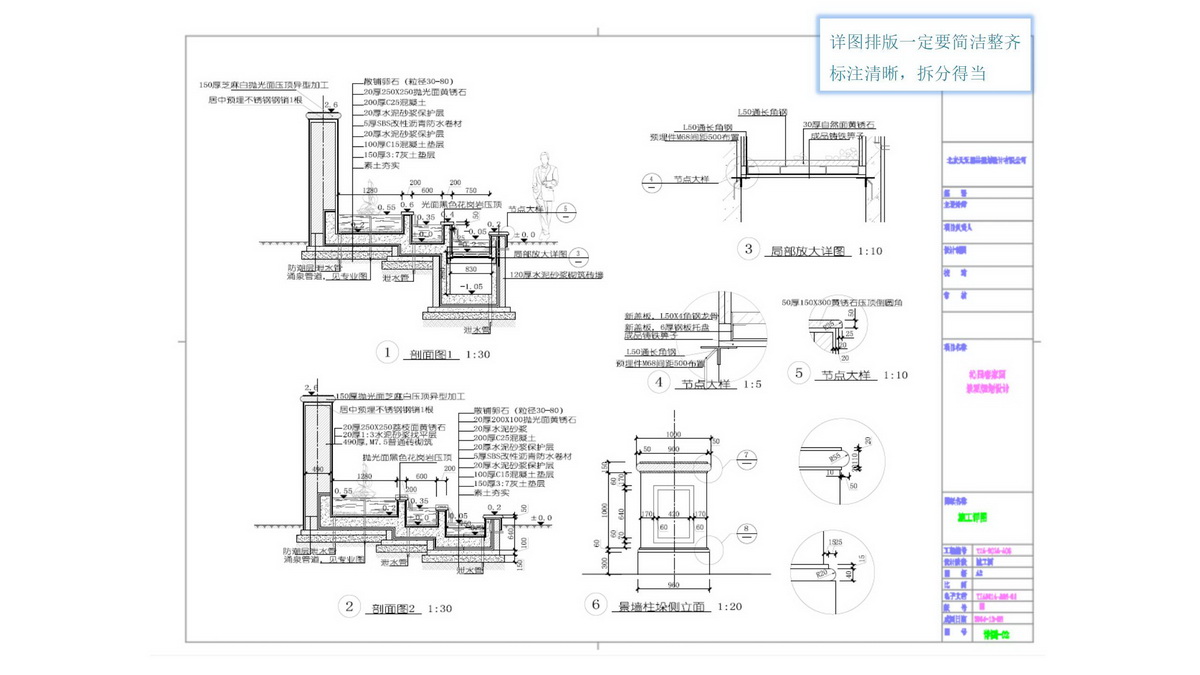

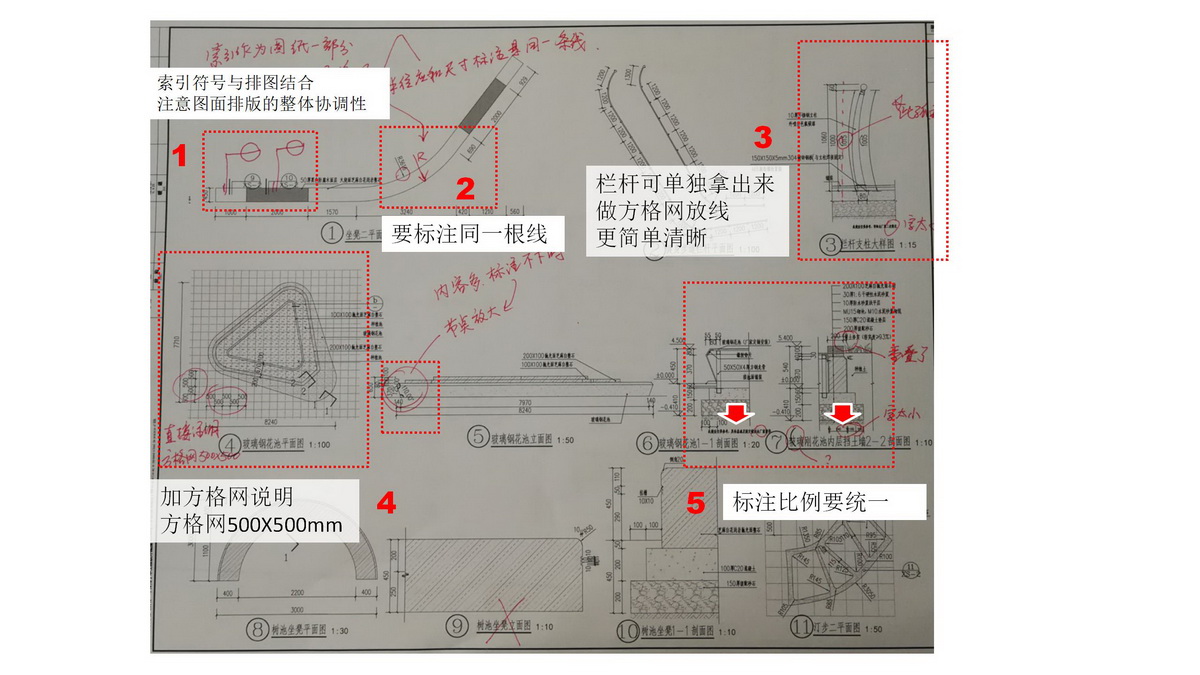

• 排版，准备出图

在布局空间，排图、编写图号、图名和比例

详图排版要整齐，条理清晰

注意：

1、详图排版，每页详图编号都是从1开始，顺序编制

2、当在布局空间里标注时，直接选1:1的标注比例即可

建议：详图标注还是标注到模型空间里比较好，方便以后修改和其它项目引用；

布局空间里的东西，若布局被删除，布局里标注的内容也就随之被删除，会造成不必要的损失。

3、制图过程中，图层设置很关键，严格根据各公司要求进行设置；建议用图层线型线宽来控制详图里的线型线宽

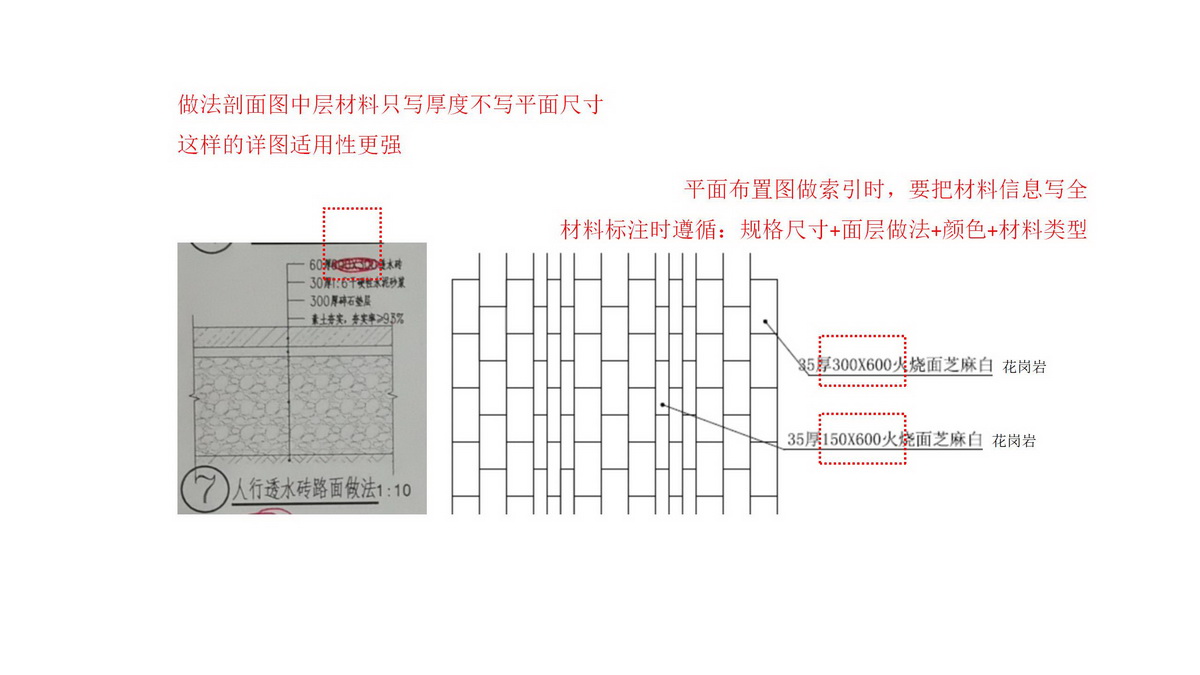

详图的绘制（线型、线宽）与索引参照国家建筑标准设计图集：环境景观——室外工程细部构造15J012-1

在抖音“佳禾知识分享”里有

“单位与线型比例”的视频分享

复制以下链接，到抖音里去打开，即可观看

https://v.douyin.com/ijUCx2hK/ Nwf:/ 09/19 L@w.fo

在抖音“佳禾知识分享”里有

“如何插入图框”的视频

复制以下链接，到抖音里去打开，即可观看

https://v.douyin.com/i6YmVkB4/

关于CAD的一些常用设置

可以到“设计师广场”-“技术分享”中

查看“园林景观CAD制图设置”

以上内容仅给读者提供学习交流使用

欢迎通过“联系我们”页面的联系方式

发来您的建议

作者：UCS+

小茹编辑
